▲概述
SRSG-18標準轉速校準系統，是SRSG-6系列標準轉速發生裝置的升級換代產品。由標準轉速源和SRM-05高精度轉速測量儀，以及計算機軟件和整套檢定校準方法共同構成。
由于負載能力強，主軸可以在6000r/min以內驅動60齒的齒輪，既可以用于光電、光纖、激光和霍爾式轉速傳感器的檢測校驗，也可用于齒輪、磁敏、磁電和電渦流等轉速傳感器及配套轉速儀表的檢測、校準和檢定；高速軸與主軸速比為10：1，高速軸還可以負載鋁質發訊盤?？梢孕ｒ?yàn)手持式接觸或非接觸式轉速表。
SRSG-18標準轉速校準系統轉速源主要特征如下：
▲功能特點
1. 轉速由觸摸屏給定；轉速可以正反轉；
2. 主要用于轉速、反轉保護和超速保護等各種轉速儀表和轉速測量系統的檢測、校準和檢定；
3. 主要用于光電、磁敏、霍爾、磁電和電渦流等非接觸式轉速傳感器，以及光電編碼器等接觸式轉速傳感器和配套轉速儀表或測量系統的高等級檢測、校準和檢定；
4. 可輸出標準轉速電信號，對轉速測量的二次儀表單獨進行檢測、校準和檢定；
5. 對轉速傳感器和轉速儀表進行檢測、校準和檢定；
6. 符合《JJG 326-2021 轉速標準裝置檢定規程》、《JJG 105-2019 轉速表計量檢定規程》和《JJG 1134-2017 轉速測量儀計量檢定規程計量檢定規程》，對轉速標準裝置和轉速測量儀的要求。
7. 適合計量院所、科研院所和各類工礦企業，作為轉速計量檢測、校準和檢定用標準設備。
▲主要技術指標
1． 轉速輸出范圍： 0. 10000～60000.00 r/min
2． 轉速擴展不確定度： 3×10-5 ( k=3 )
3． 轉速穩定度： 3×10-5
4． 時基性能：
開機準確度 1×10-6
穩定度1 ×10-6
時基頻率 24.00MHz
5． 轉速分辨力：
0.001 r/min (1.000～3000.000 )r/min
0.01 r/min (3000.00～60000.00 ) r/min
6． 控制信號：
頻率范圍（1～120000） Hz
擴展不確定度優于1×10-6 ，( k=3 )
方波、幅度為5V
7． 外測頻率范圍：（0.01～20000） Hz，NPN-OC
8． 分辨力和不確定度：
轉速輸出范圍 | 單位 | 分辨率 | 不確定度 |
0.1000000 ～ 60000.00 | rpm | 0.001 | 3×10-5 |
用于各類轉速表、轉速測量儀和傳感器的檢測、校準和檢定。 | |||
9． 使用環境：
溫 度 10～25℃
相對濕度 ≤85％
10．外形尺寸：
控制器： 300×280×185（mm3）
旋轉機械：220×260×180（mm3）
11．總功率： ≤400 W
12．總重量： ＜ 12kg

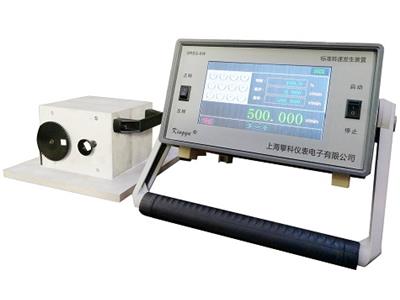

SRSG-18標準轉速校準系統
