▲概述

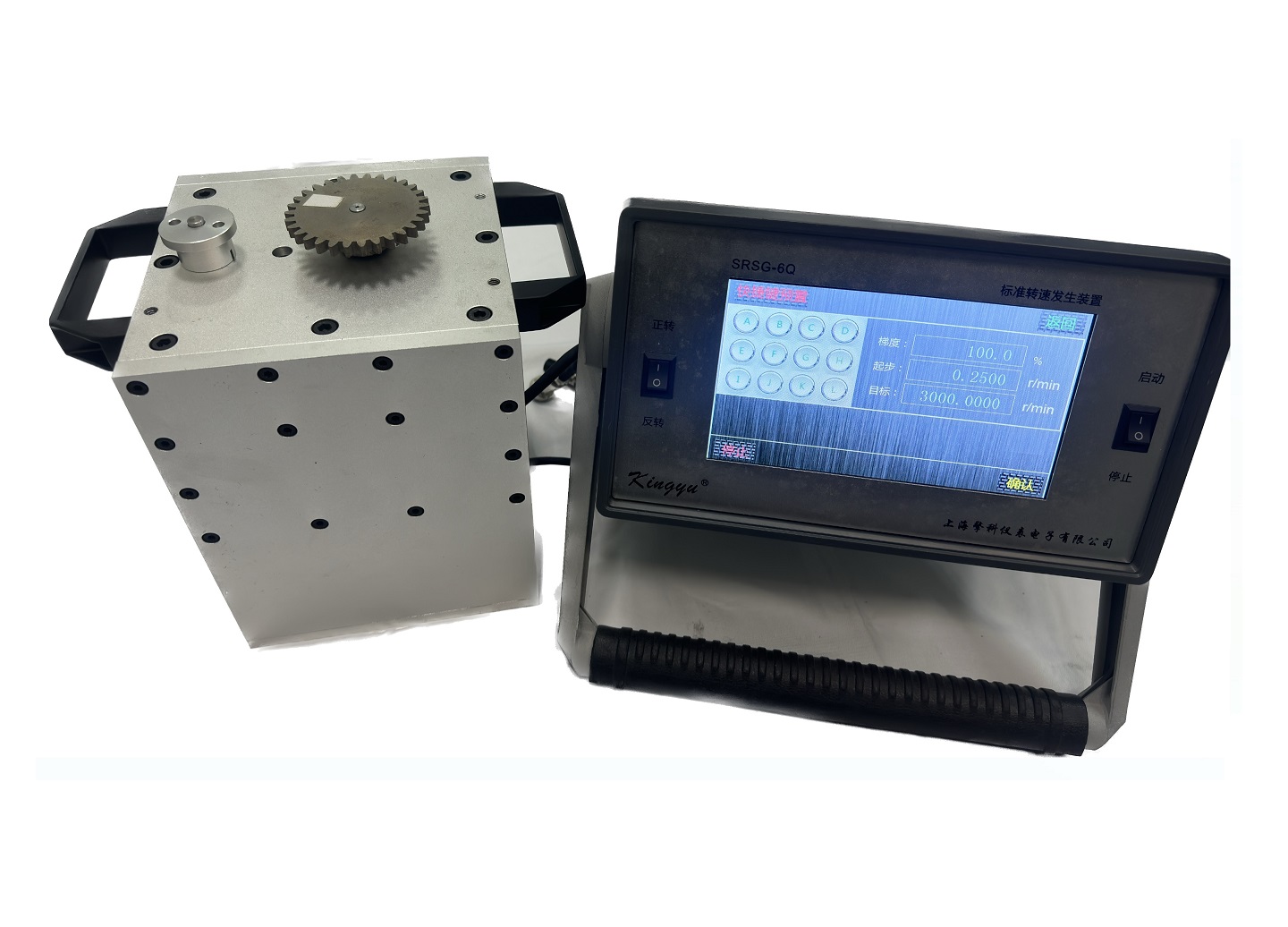

SRSG-6Q標準轉速發生裝置，是SRSG-6標準轉速發生裝置的升級換代產品。具有轉速輸出范圍寬、精度等級高、分辨力細、聲噪聲低、負載能力強等特點。
由于負載能力強，主軸可以拖動60齒的齒輪，在12000r/min以內驅動60齒的齒輪，既可以用于光電、光纖、激光和霍爾式轉速傳感器的檢測校驗，也可用于齒輪、磁敏、磁電和電渦流等轉速傳感器及配套轉速儀表的檢測、校準和檢定；右軸還可以負載鋁質發訊盤。
整套裝置可以在（1.00000~60000.00）r/min以內，既用于轉速測量?jī)x和轉速表（包含手持式）的檢定，也可用于霍爾、光電、磁電、磁敏、電渦流和齒輪等轉速傳感器及配套轉速儀表的檢測、校準；還可以用于線速度測試儀、加速度測量?jī)x和電梯限速器測試儀校準裝置的校準和檢定。
▲功能特點
1. 轉速由觸摸屏或平板電腦給定；轉速可以正反轉；
2. 主要用于轉速、反轉保護和超速保護等各種轉速儀表和轉速測量系統的檢測、校準和檢定；
3. 主要用于光電、磁敏、霍爾、磁電和電渦流等非接觸式轉速傳感器，以及光電編碼器等接觸式轉速傳感器和配套轉速儀表或測量系統的高等級檢測、校準和檢定；
4. 可輸出標準轉速電信號，對轉速測量的二次儀表單獨進行檢測、校準和檢定；
5. 對轉速傳感器和轉速儀表進行檢測、校準和檢定；
6. 符合《JJG 326-2021 轉速標準裝置檢定規程》、《JJG 1134-2017 轉速測量?jī)x檢定規程》、《JJG 105-2019 轉速表檢定規程》、《JJF 1871-2020 磁電式轉速傳感器校準規范》、《JJF 1801—2020線速度測量?jī)x校準規范》和《JJF 1374-2012 電梯限速器測試儀校準規范》等計量法規，對速度源和測量?jī)x的要求；
7. 適合計量院所、科研院所和各類工礦企業，作為轉速計量檢測、校準和檢定用標準設備。
▲主要技術指標
1． 轉速輸出范圍： 1.0000～60000.000 r/min
2． 轉速不確定度： 5×10-5 ( k=3 )
光電發訊盤：
軸名 | 有效轉速范圍（r/min） | 擴展不確定度 |
主軸 | 1.0~12000 | 5×10-5 ( k=3 ) |
右軸 | 3000~60000 | 3×10-5 ( k=3 ) |
3． 轉速穩定度： 5×10-5
4． 時基性能： 開機準確度 1×10-6 日穩定度1 ×10-6
時基頻率 24.00MHz
5． 轉速分辨力：
0.00001 r/min (1.000～3000.000 )r/min
0.001 r/min (3000.00～60000.00 )r/min
6． 控制信號： 頻率范圍1～1200000 Hz 、
精度優于1×10-6 、 方波、幅度為5V
7． 外測頻率范圍： 0.01～20000Hz，NPN-OC
8． 分辨力和不確定度：
轉速輸出范圍 | 單位 | 分辨率 | 擴展不確定度 |
1 ～ 60000 | rpm | 0.001 | 3×10-5 （k=3） |
用于各類轉速表、轉速測量?jī)x和傳感器的檢測、校準和檢定。 | |||
9． 總功率： ≤400 W
10．外形尺寸：
控制器： 300×280×185（mm3）
旋轉機械：220×260×180（mm3）
11．總重量： ＜ 15 kg
▲增強功能
1． 平板電腦+專用測量控制軟件+增強模塊構成綜合校準系統。既可以檢定轉速測量?jī)x、轉速表，也可以校準轉速傳感器、線速度測量?jī)x、加速度測量?jī)x、電梯限速器測試儀校準裝置。
2． 運轉控制方式
2.1 單點／單步運行：
在所選量程內，每次可設置電機（主軸）一個轉速值，升（降）至該轉速連續穩速運轉，時間可在(8～30000）s內選擇。
2.2 程控運行：
可設置15組，每組15個目標轉速值、加速度和穩定轉速持續時間。根據需要自行設置修改，作為典型數據組可以存儲，方便反復調用。程控運行有單程和循環。
2.3 自動變速運行：
可在所選量程內設定2-若干個轉速值、加速度和持續時間，自動連續升速（減速）～ 穩速，作自動變速運行。作自動變速運行，可以復現速度波動率、校準檢定測量?jī)x的速度、加速度捕捉能力和波動率測量能力。
3． 具有電子化檢定記錄表格和數據庫。對于具備自動記錄的轉速測量?jī)x，可以自動記錄、分析測量數據。對于不具備自動測量功能的被檢對象，可由操作人員將被檢轉速表讀數用鍵盤輸入數據，按相應規程式自動運算處理，可打印輸出檢定/校準記錄和存入數據庫供檢索查閱、打印輸出。
4． 可檢定轉速測量?jī)x和各種類型電子式、機械式轉速表；可校準各類磁電、電渦流及霍爾轉速傳感器及二次儀表；可校準線速度測量?jī)x和電梯限速器測試儀校準裝置。
5． 輸出發訊盤可水平和垂直兩個方向運轉?？砷L時間平穩連續工作。
6． 適用于省市級法定計量技術機構和大區計量中心，作為轉速計量?jī)?yōu)先選用的標準器。也可用于生產企業的檢驗檢測，以及科研單位在速度、扭力和頻率等相關領域的研究。
