SQY01J120-DSX計數器
一、概述

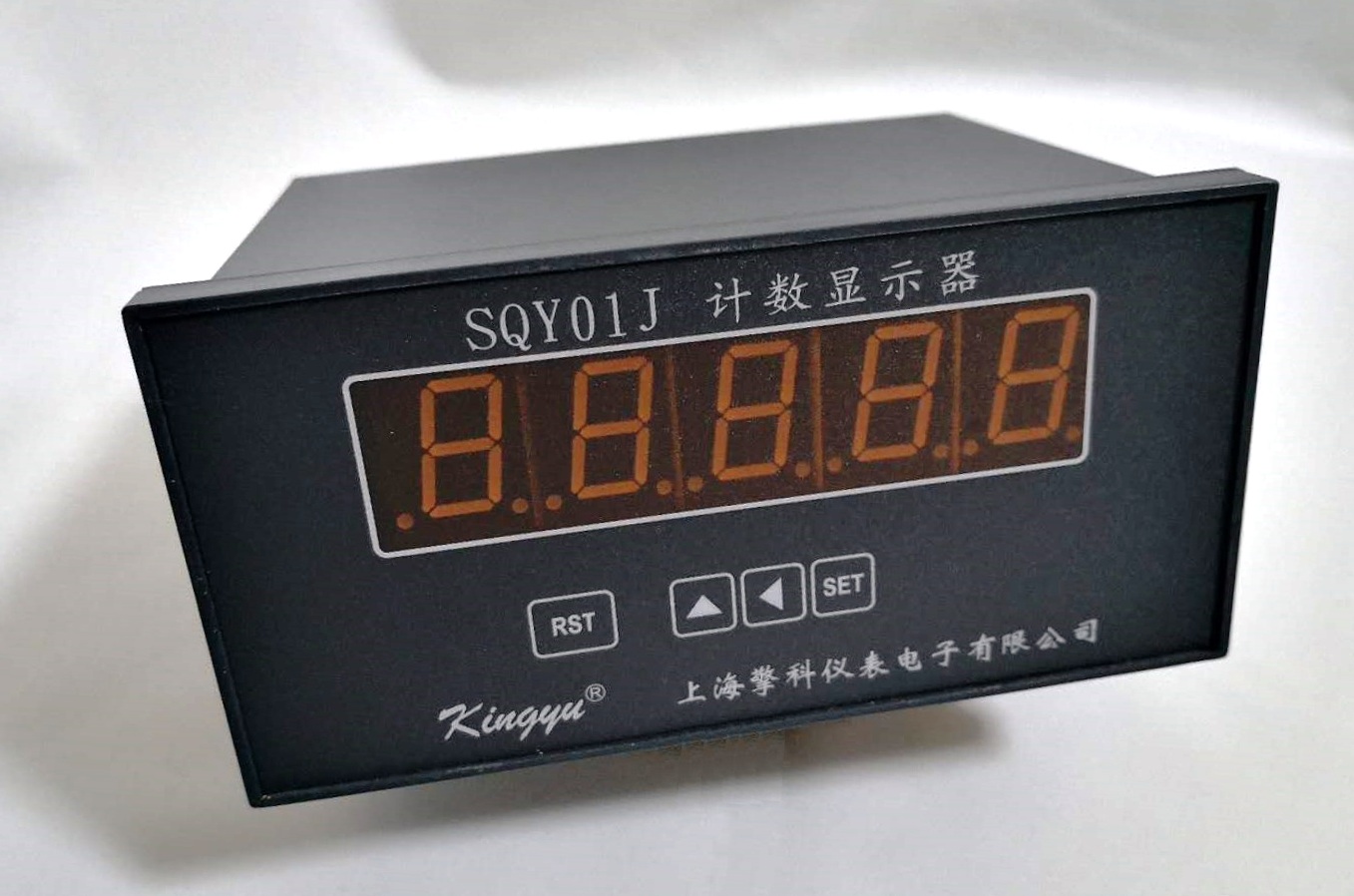

SQY01J120-DSX計數器，是一款多功能計數顯示控制儀表；具有5位0.8英寸紅色LED數碼管顯示和二路繼電器輸出；能與NPN-OC輸出開關類傳感器或干接點開關匹配，既能進行單向加/減計數；也能進行雙向可逆計數?？赡嬗?jì)數時，與NPN-OC輸出開關類雙向傳感器或光電編碼器匹配；除了對一般的旋轉角位移進行檢測外，還能對超高速旋轉角位移進行測量。
SQY01J120-DSX計數器，有10組用戶參數，用戶可以通過面板上的操作鍵或計算機來查詢/修改，修改確認的參數可以長久保存。滿足了各類工程需要，成為名副其實的智能儀表。目前已經廣泛應用于船舶、冶金、能源、化工、電子、機械、汽車制造等行業。
二、主要技術特性
1.供電電源： 85V ～ 250V，AC，50Hz/60Hz
2.功 耗：不超過4W
3.輸入信號：頻率0 ～ 10kHz （方波） ；H > 4.5V, L< 2V
4.顯示范圍：0 ～ 9999.9 （小數點可以為4以內的任意位）
5.基本誤差：±1個數字
6.使用環境：溫 度 -20 ～65 ℃
相對濕度 ≤85％
7.開孔尺寸：152×76
8.外形尺寸：160×80×130
9.重 量：小于800g
附：雙向計數的相位鑒別方法
雙向計數主要用于位移、高度、深度、長度、開口度、物位和浪高等物理量的測量或控制。
采用雙向脈沖來進行雙向計數時，相位鑒別的及時和穩定是雙向計數測量和控制的關鍵。下圖是一款有效的輸入線路圖：
有點數字邏輯基礎，就可以閱讀下列原理分析。
Sig1通過或非門，再通過150pF和510?微分電路，產生窄脈沖信號S1和S2。S1和S2再和Sig2經或非門產生S3和S4。S3和S4經過或非門產生Pulse作為計數信號。S3和S4經過兩個或非門組成的RS觸發器，產生方向判別信號Direct。
這兩路信號送入單片機就可以構成一款實用的雙向計數器。
