FA232智能頻率電流轉換器簡介
一、 概述
FA232智能頻率電流轉換器，是采用新型單片微處理器作主芯片的新一代智能轉換器。轉換器的零位調整值，系數滿量程和系數修正值均可調整。主要用于測量頻率、速度和流量等工業現場或?qū)嶒?yàn)室。
FA232智能頻率電流轉換器具有R232接口，可借助計算機查詢和設定轉換器各參數。FA232智能頻率電流轉換器，廣泛用于船舶、冶金、電機、紡織、印染、造紙、印刷、石油化工等工業現場。
二、 主要技術性能：
1．供電電源：AC 220V，50Hz
2．輸入頻率：0.5 ～10000Hz
3．信號幅值：矩形波 0.5V～12V
4．測頻范圍：0.5 ～10000Hz
5．基本誤差：±0.2%FS(4~20mA)
6．設定范圍：系數 0.0001～99999.
滿量程 0.5～10000（出廠根據用戶設定為1000）
7．采樣時間：0.1S ～10S(跟蹤時間倍數1～100可調，根據用戶要求設定為5)
8．轉換時間：0.1 ～ 10.0 S(可調)
9．使用環境：溫 度 -10～40℃
相對濕度 ≤85％
10．道規寬度：35mm
11．外形尺寸：100×70×115（長×寬×高）
12．重 量：小于1.0kg

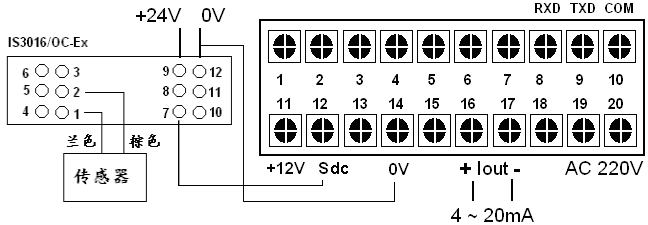

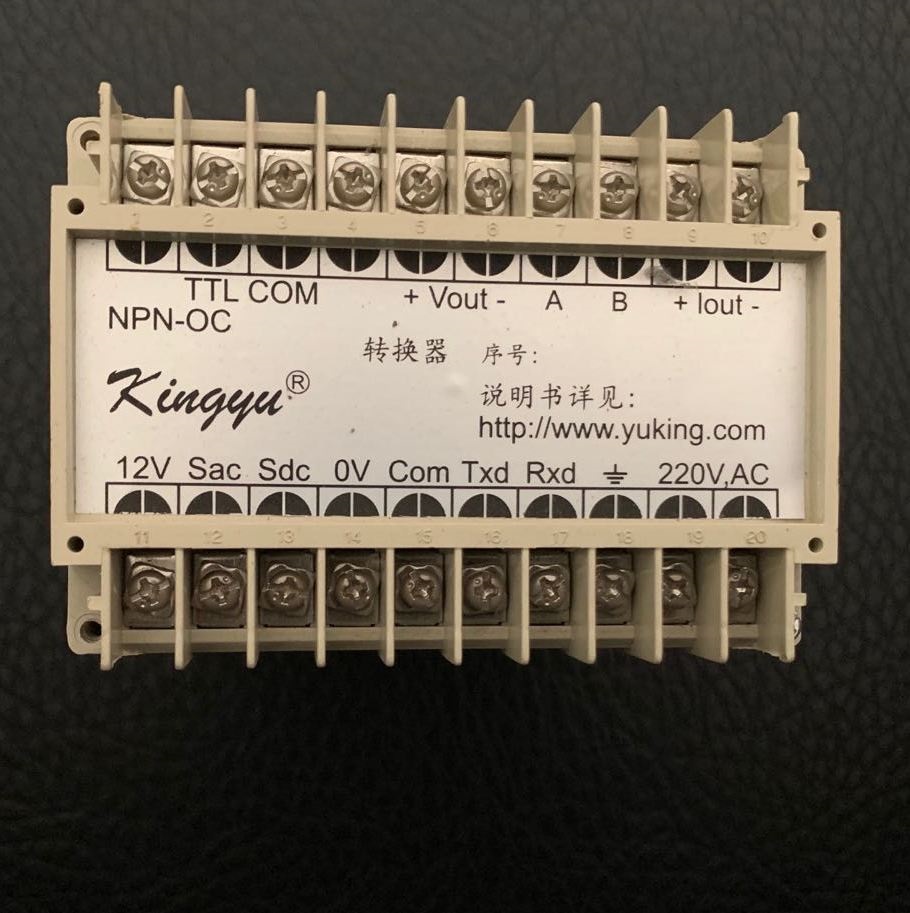

三、 后面板接線示意圖
220V（AC）接交流220V電源；
+12V和0V給傳感器提供電源；
S為儀表信號輸入端；
上圖是防爆場合下加裝了安全隔離柵；如果不需要安全隔離柵，與WO-DNPW2連接時，Sdc與WO-DNPW2的黑線連接；+12V與WO-DNPW2的棕線和白線連接；
0V與WO-DNPW2的藍線連接。
Iout +、Iout –為4～20mA直流輸出端；
RXD、TXD和COM為RS232C通訊接口端；
RXD接計算機TXD，TXD接計算機RXD，COM接計算機COM。
四、操作說明：
1..本儀表共有A、B、C、D、E、F、G、H、I、J十檔參數，A表示系數（出廠時設定為“1.0”）；B表示零位調整值（出廠設定為：790）；C表示校訂系數，（出廠時設定3200）；D表示滿量程及顯示值的小數點位（出廠設定為“1000.0”）； E表示通訊地址（出廠時設定30）；F表示采樣時間（出廠設定為“1.0”秒）；J表示采樣時間的可延展倍數，當信號周期超過采樣時間的延展倍數，測量結果視作零。
通過上位PC機對儀表參數進行設定（操作說明詳見上位PC機應用軟件說明書）。
2.參數計算方式：
本儀表是將轉速、角速度、線速度、流量等物理量，通過相應的傳感器轉化為脈沖頻率，再加以測量。最終是對頻率測量，再乘以一個適當?shù)南禂?shù)，使儀表直讀物理量。
計算公式： f = A×F
A 表示顯示值與輸入頻率的比例
出廠設定 A=1.0
3.模擬量計算方式：
當顯示值<1.02×( 滿量程 ) 時，
電流輸出（mA） =（顯示值）/ 滿量程）× 16.00 + 4.00
B參數出廠調試參數，一般情況下，用戶不要修改；
C參數出廠調試參數，一般情況下，用戶不要修改；
D參數，滿量程，用戶可以根據需要來修改。
五、串行口通訊
?1.串行口工作方式
本顯示儀的串行口與RS232C標準兼容；
2.數據傳輸速率為2400bps，數據格式：8+N+1，十六進制。
傳輸方式為異步傳輸方式，信號的邏輯電平為EIA電平。

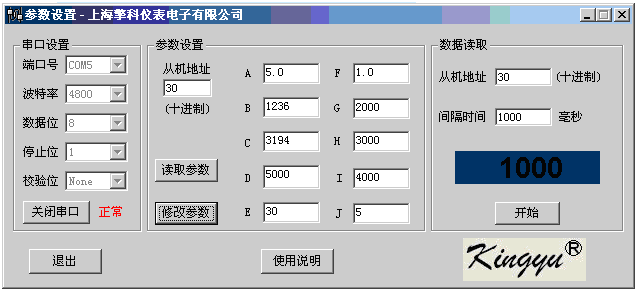

通過串行口與計算機通訊，利用本公司提供的轉換器參數設置軟件，可方便讀取參數或修改參數，詳細方法可見軟件的使用說明。下圖為軟件工作界面：
