▲概述

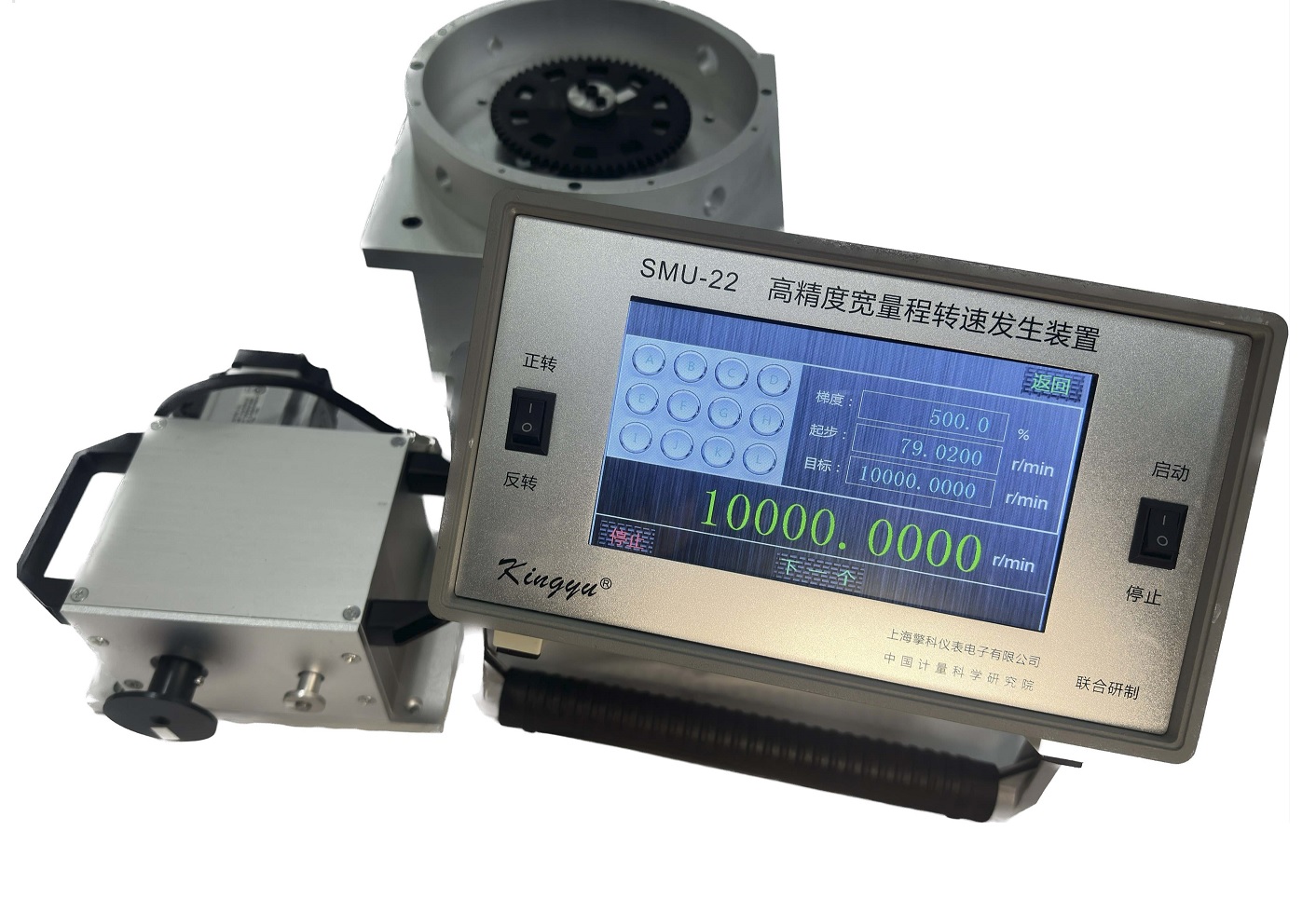

SMU-22高精度寬量程轉速發生裝置，由上海擎科儀表電子有限公司和中國計量科學研究院聯合研制。具有轉速輸出范圍寬、精度等級高、分辨力強、聲噪聲低、負載能力強等特點。在關鍵技術上實現創新突破，達到國際先進水平。
由于負載能力強，單軸可在10000r/min以內，拖動2模數60齒的齒輪穩定運行；雙軸的左軸，也可在以驅動1模數60齒的齒輪在10000r/min以內穩定運行。既可以用于光電、光纖、激光和霍爾式轉速傳感器的檢測校驗，也可用于齒輪、磁敏、磁電和電渦流等轉速傳感器及配套轉速儀表的檢測、校準和檢定；右軸轉速100000r/min,還可以負載鋁質發訊盤。
整套裝置可以在0.1~100000r/min以內，用于霍爾、光電、磁電、磁敏、電渦流和齒輪等轉速傳感器及配套轉速儀表的檢測、校準和檢定；也可以用于手持接觸式和非接觸式轉速表的檢測、校準和檢定。
▲功能特點
1. 轉速由觸摸屏給定；轉速可以正反轉；
2. 主要用于轉速、反轉保護和超速保護等各種轉速儀表和轉速測量系統的檢測、校準和檢定；
3. 主要用于光電、磁敏、霍爾、磁電和電渦流等非接觸式轉速傳感器，以及光電編碼器等接觸式轉速傳感器和配套轉速儀表或測量系統的高等級檢測、校準和檢定；
4. 可輸出標準轉速電信號，對轉速測量的二次儀表單獨進行檢測、校準和檢定；
5. 對轉速傳感器和儀表進行檢測、校準和檢定；
6. 符合《JJG 326-2021 轉速標準裝置檢定規程》、《JJG 105-2019 轉速表計量檢定規程》和《JJG 1134-2017 轉速測量?jī)x計量檢定規程》對轉速標準裝置的要求。
7. 適合計量院所、科研院所和各類工礦企業，作為轉速計量檢測、校準和檢定用高等級標準設備。
▲主要技術指標
1． 轉速輸出范圍：
（0. 1000～100000.00）r/min
2． 擴展不確定度： 1×10-5 ( k=3 )
光電發訊盤：
軸名 | 有效轉速范圍（ r/min） | 擴展不確定度 |
左軸 | 0.1～10000 | 1×10-5 ( k=3 ) |
右軸 | 3000～100000 | 1×10-5 ( k=3 ) |
磁電發詢盤：
軸名 | 實際轉速范圍（r/min） | 擴展不確定度 |
左軸 | 10~10000 | 5×10-5 ( k=3 ) |
3． 轉速穩定度：3×10-5
4． 時基性能：開機準確度 1×10-6
穩定度1 ×10-6
時基頻率 24.00MHz
5． 轉速分辨力：
0.0001r/min ，(1.0～10000.000 )r/min
0.001r/min ， (3000.0～100000.0)r/min
無縫連續區間：(10～100000 )r/min
可定制無縫連續區間：(0.1～100 )r/min
6． 控制信號：
頻率范圍 1～1200000 Hz
精度優于 1×10-6
方波幅度為 5V
7． 外測頻率范圍： 0.01～20000Hz，NPN-OC
8． 分辨力和不確定度：
轉速輸出范圍 | 單位 | 分辨率 | 不確定度 |
0.10000 ～ 10000.000 | rpm | 0.0001 | 1×10-5 |
4000.00 ～ 100000.00 | rpm | 0.001 | 1×10-5 |
證書等級：0.005級，范圍：（10～100000）r/min 。 | |||
9． 總功率： ≤400 W
10．外形尺寸：
控制器： 300×280×185（mm3）
旋轉機械A(chǔ)：220×260×180（mm3）
旋轉機械B：240×240×188（mm3）
11．總重量： ＜ 23 kg
