SQK21系列雙路轉速表簡介
SQK21系列雙路轉速表，由4吋彩色液晶屏和雙路轉速測量轉換控制模塊，以及電源和通訊隔離模塊組成?？梢耘c各種轉速傳感器和轉速轉換器匹配。適用于各種轉速測量控制場合。
一、主要功能：
1.多種顯示功能可以切換：

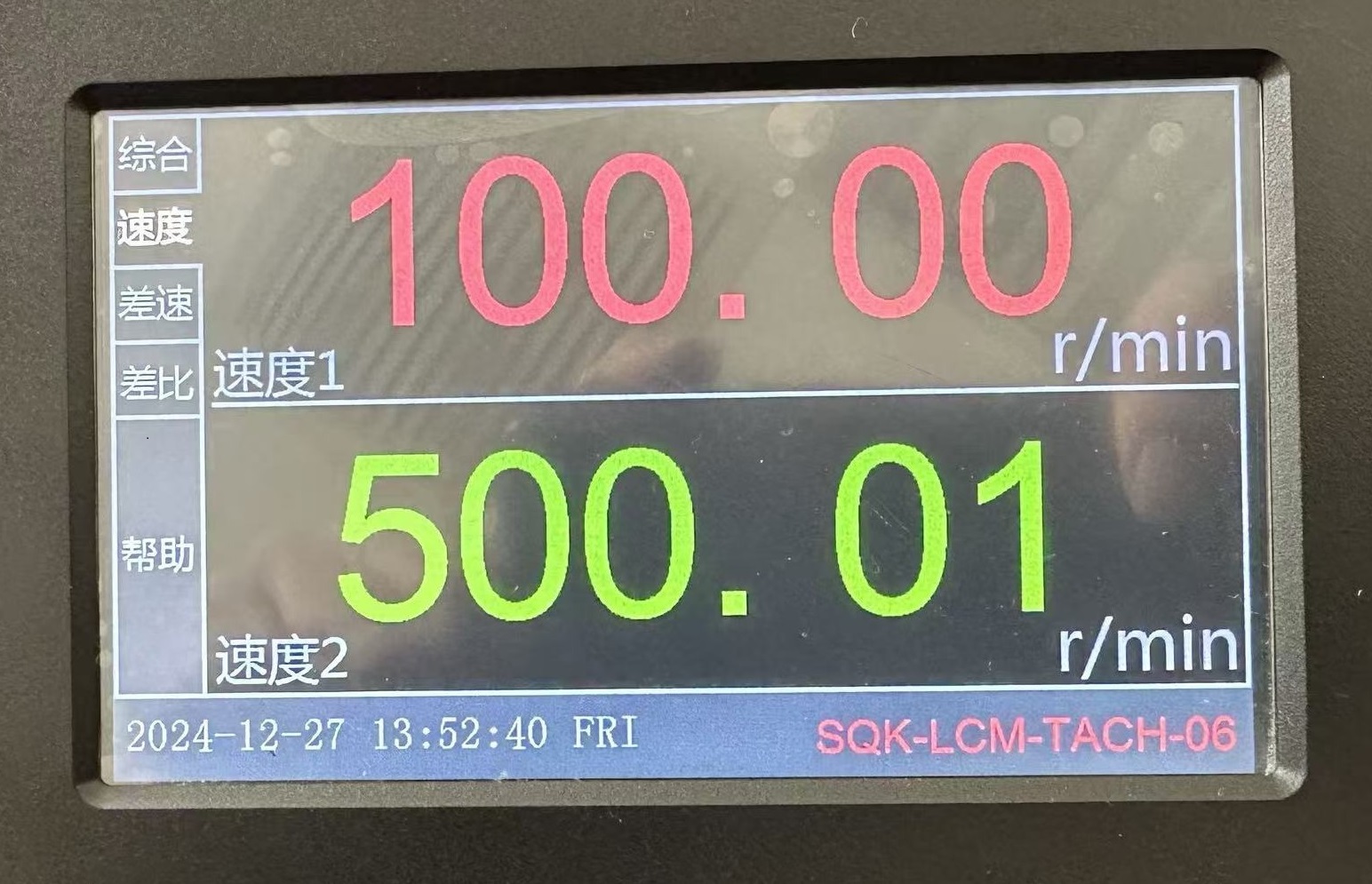

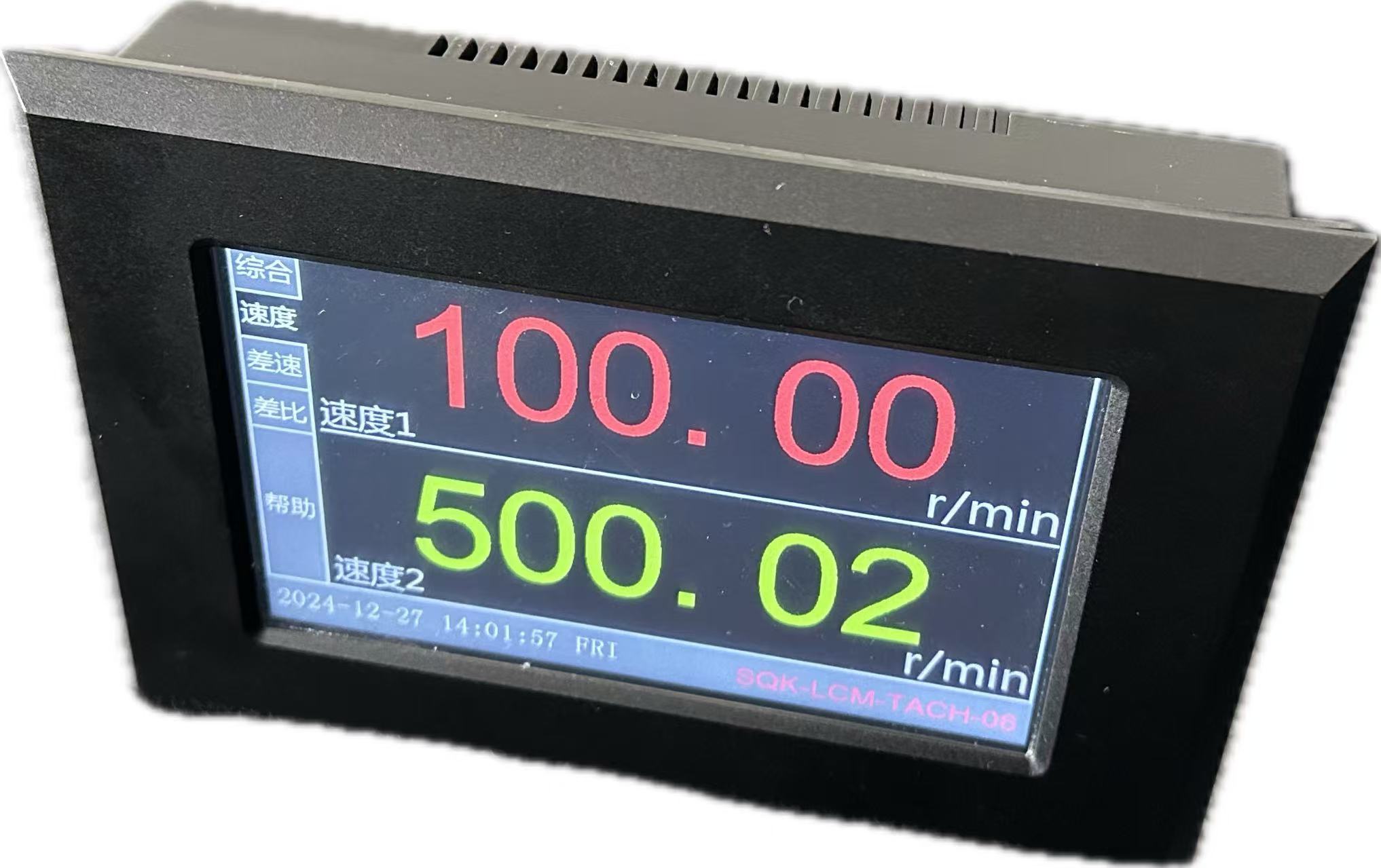

1.1．雙路轉速顯示：

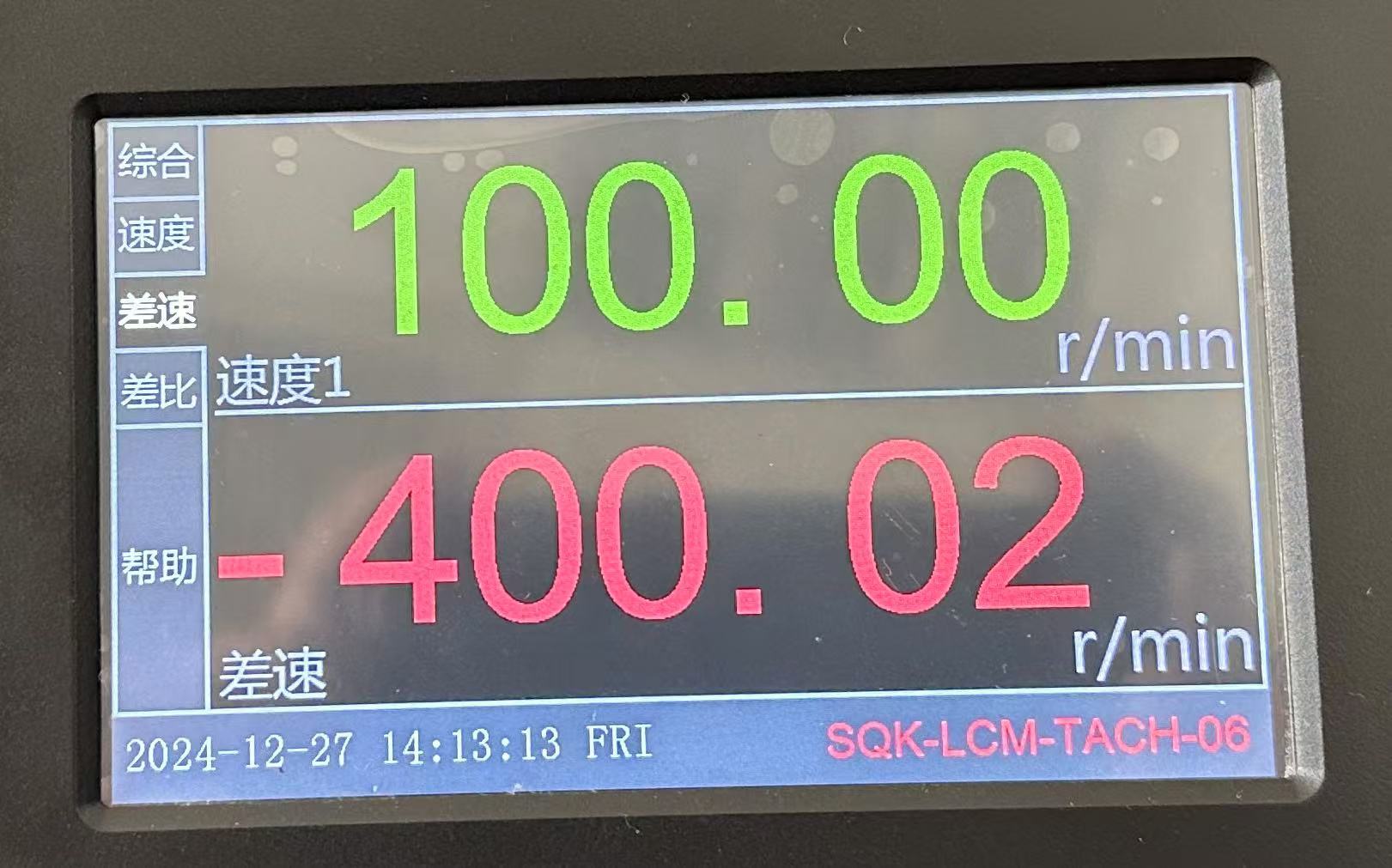

1.2．差速顯示：

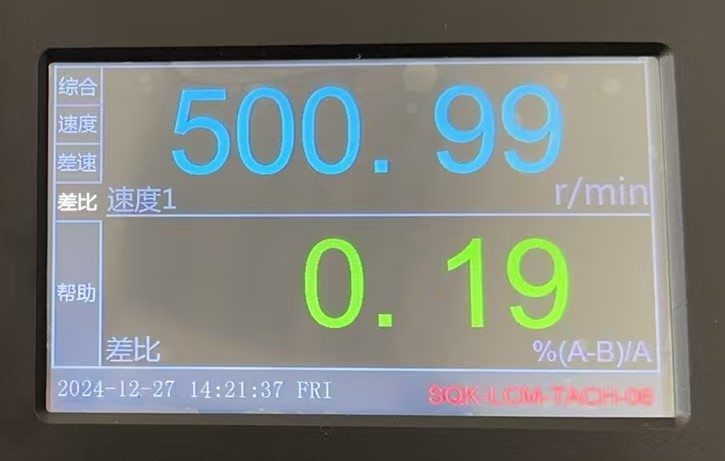

1.3．差比顯示：

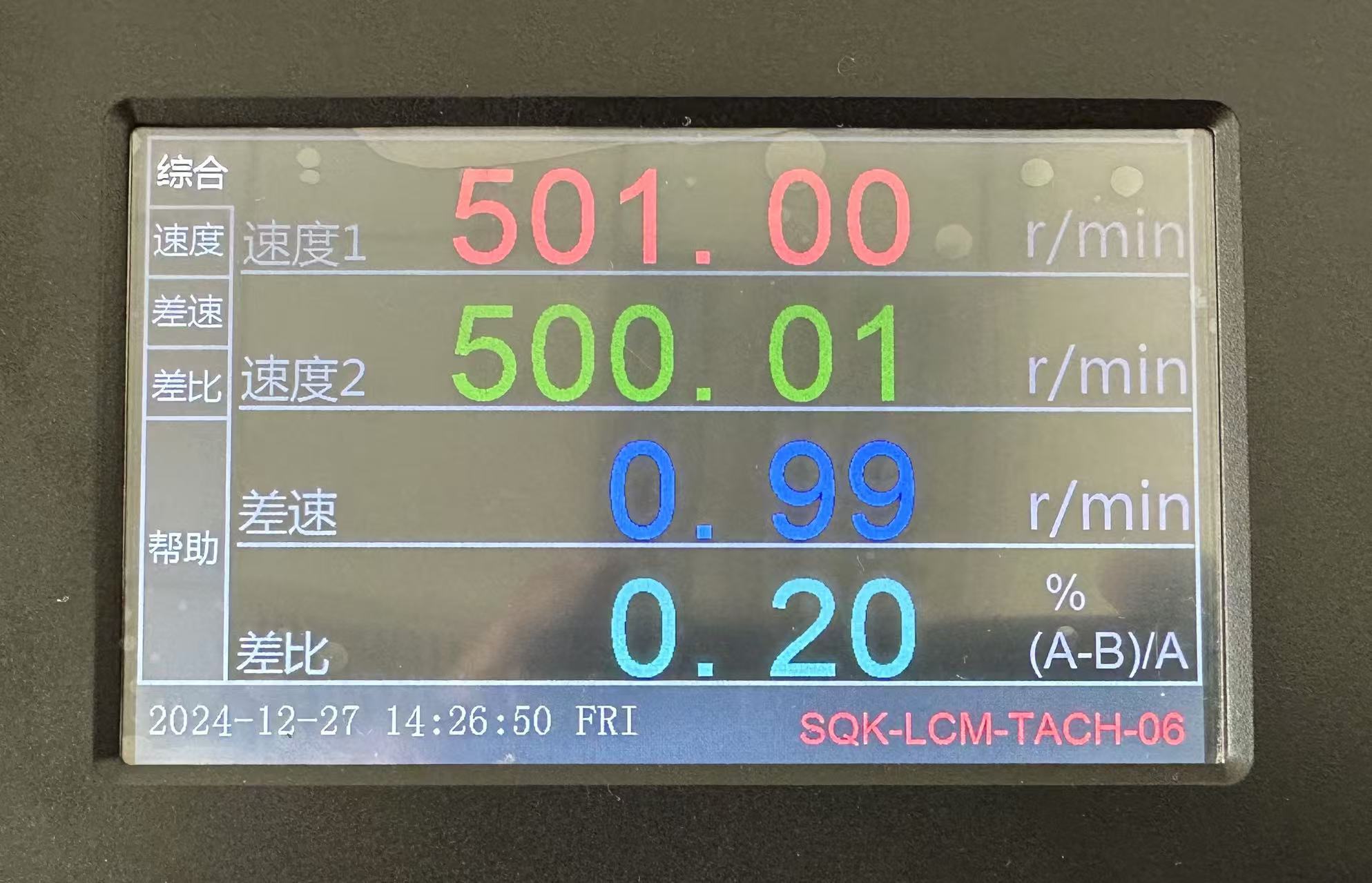

1.4．綜合顯示：
2.變送功能
除了上述基本顯示功能外，每個輸入通道可以對應一路變送輸出。
輸出電壓：1.000～5.000V；或輸出電流：4.000～20.00mA；
3.報警控制功能
每個通道有三路繼電器，根據設定的轉速值做出比較和判斷。
4.RS485通訊
RS485通訊既可以作為輸入通道，與帶RS485通訊的變送器鏈接，接受變送器發出的轉速測量值；也可以作為通訊口與基于RS485的網絡聯網。
5.脈沖信號輸入口
有兩路輸入通道，每個通道有一個交流信號輸入端，也有一個矩形波輸入端，與配套的傳感器匹配。
二、主要技術指標：
1.轉速測量范圍：0.1 ～ 300000r/min
2.顯示范圍：0 ～1000000 （小數點最多可保留5位）
3.顯示誤差：±3×10-4 PS
4.變送輸出誤差： ±5×10-4 FS
5.采樣時間：
轉速信號頻率≥1Hz時，采樣時間為1秒；
轉速信號頻率＜1Hz時，采樣時間為信號周期。
6.顯示刷新時間：常規為1秒
7.變送反應時間：常規為0.1秒
8.繼電器報警反應時間：常規為0.1秒
9．RS485通訊波特率： 115200bps
10．工作電源：11～30V,DC
11．外形尺寸：160×80×100
12．開空尺寸：151×76
13．重量： ＜560g
三、功能輔助特性：
1．報警值和報警方式，可以在相應菜單里調整；
2．變送輸出滿量程，可以在相應菜單里調整；
3．顯示值的小數點位置，可以在相應菜單里調整；
4．測量系數，在相應菜單里調整；
5．變送輸出的零位、斜率和滿量程可以在相應菜單里調整；
6．變送刷新時間，可以在相應菜單里調整；
7．交流信號和矩形波信號，可以在相應菜單里選擇。
8. 顯示數值顏色，可以在相應菜單里調整；
以上這些功能輔助特性，出廠時都有設置，除少數需要用戶根據現場需要作修改，大多數不必修改。
四、SQK21系列雙路轉速的譜系

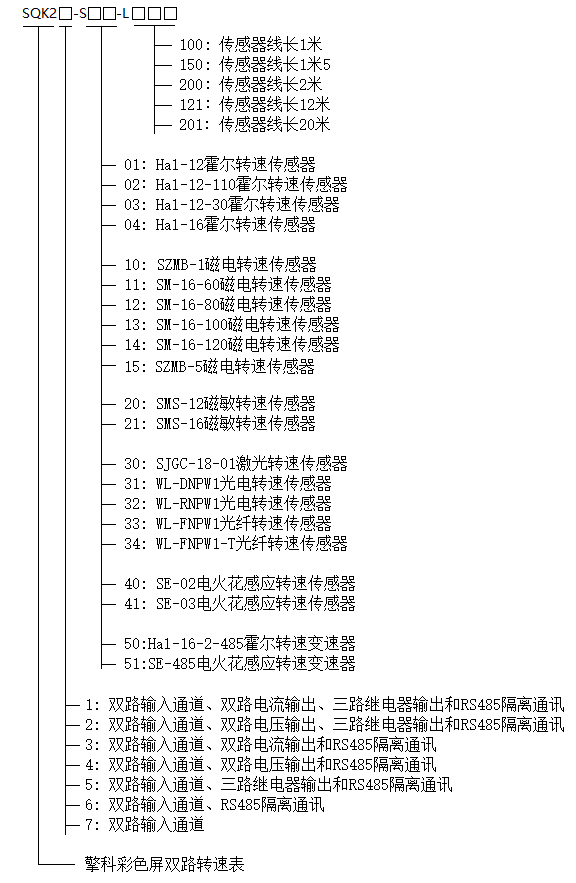

根據功能和匹配傳感器的差異，派生出不同的規格，規格具有唯一性，其譜系如下。下列譜系以外的規格，請另外商洽。
五、匹配傳感器和變速器
傳感器的選用一般根據測量現場要求，考慮到轉速測量范圍、測量環境和測量精度等級等因素，來選擇合適的轉速傳感器或轉速變速器。
以下將上述羅列的常用轉速傳感器和變速器逐一介紹，以便選用。
1．霍爾轉速傳感器：
1.1. Hal-12霍爾轉速傳感器，螺紋M12×1，長度56（mm）,直引線；
1.2 Hal-12-110霍爾轉速傳感器，螺紋M12×1，長度110（mm）,航空插頭；
1.3 Hal-12-30霍爾轉速傳感器，螺紋M12×1，長度30（mm）,直引線；
1.4 Hal-16霍爾轉速傳感器，螺紋M16×1，長度80（mm）,航空插頭。
霍爾轉速傳感器都有一個共同點，由霍爾芯片作為感應元件，感應磁鋼在旋轉中產生的磁場變化，從而產生轉速脈沖信號。與其它傳感器比較，突出優點如下：
測量范圍：0.1～300000r/min
測量誤差: ±0.005% PS
必需條件：被測旋轉體上能夠安裝磁鋼，或充磁。
一般適合被測旋轉體直徑在20mm以上，安裝磁鋼不影響設備本身的正常工作。
由于霍爾傳感器具有上述特征，很多場合作為首選轉速傳感器。
2．磁電轉速傳感器：
2.1 SZMB-1磁電轉速傳感器，透平膨脹機專用；
2.2 SM-16-60磁電轉速傳感器，螺紋M16×1，L60，航空插頭；
2.3 SM-16-80磁電轉速傳感器，螺紋M16×1，L80，航空插頭；
2.4 SM-16-100磁電轉速傳感器，螺紋M16×1，L100，航空插頭；
2.5 SM-16-120磁電轉速傳感器，螺紋M16×1，L120，航空插頭。
2.6 SZMB-5磁電轉速傳感器，螺紋M22×1，L50，航空插頭。
磁電轉速傳感器自帶永磁體和線圈，與導磁材料制作的齒輪或其它凹凸旋轉構件形成磁路。當旋轉構件旋轉時，線圈因磁路中的磁場變化，產生感生交流電，交流電的頻率與旋轉轉速成正比。
SQK21系列雙路轉速表與磁電傳感器匹配，可以檢測到磁電轉速傳感器產生的10～8000Hz轉速信號。
當與SZMB-1匹配時，可以檢測300～240000r/min的寬范圍轉速，用于透平膨脹機轉速測量和控制。
當與SZMB-5匹配時，用于一般旋轉機械，可以檢測10～8000r/min的寬范圍轉速；用于透平膨脹機測速，也可以檢測300～240000r/min的寬范圍轉速。
3.磁敏轉速傳感器
3.1. SMS-12磁敏轉速傳感器，螺紋M12×1，L33，直引線；
3.2. SMS-16磁敏轉速傳感器，螺紋M16×1，L80，航空插頭.
磁敏傳感器由磁敏元件構成，自帶永磁體，與導磁材料制作的齒輪或其它凹凸旋轉構件形成磁路。當旋轉構件旋轉時，線圈因磁路中的磁場變化，產生感應開關信號，開關信號的頻率與旋轉轉速成正比。頻率范圍：1～10000Hz；檢測條件與磁電傳感器相同，檢測范圍比磁電傳感器更寬。
4.光電轉速傳感器
4.1. SJGC-18-5激光轉速傳感器，20×25×100，直引線；
4.2. WL-DNPW1光電轉速傳感器，漫反射，螺紋M18×1，長度72，直引線；
4.3. WL-RNPW1光電轉速傳感器，定向反射，螺紋M18×1，長度72，直引線；
4.4. WL-FNPW1光纖轉速傳感器，光纖反射，螺紋M18×1，長度72，直引線；
4.5. WL-FNPW1-T光纖轉速傳感器，光纖對射，螺紋M18×1，長度72，直引線。
光電傳感器將旋轉體上的標志物作為反射或?qū)ι渫ㄟ^點，產生與旋轉速度關聯的開關信號。作為光電傳感器的感應標志物，一般有反射膜，反射色標或透光孔隙。一般適用于0.1r～100000r/min的轉速范圍；
當被測軸不適合增加其它測量標志物，如齒輪、螺釘、磁鋼等外物，而可以粘貼反射膜或涂色標時，采樣光電傳感器是一個很好的選擇，它一般感應距離較其它傳感器遙遠，可以達到幾個厘米或幾十厘米。
5. 電火花感應轉速傳感器
5.1. SE-02電火花感應轉速傳感器，螺紋M18×1，長度80，塑殼直引線；
5.2. SE-03電火花感應轉速傳感器，螺紋M18×1，長度80，金屬殼直引線；
電火花感應轉速傳感器，內置感應天線，將電火花轉化為脈沖頻率信號，脈沖頻率與轉速成正比例關系。將傳感器置于發動機火花塞附近，測量汽油發動機的轉速。
6.轉速變速器
6.1. Hal-6-2-485霍爾轉速變送器， M18×1，長度80，金屬殼直引線；
6.2. SE-485電火花轉速變送器，M18×1，長度80，金屬殼直引線。
轉速變速器自帶微處理器，將轉速信號轉化為RS485通訊，可用于遠傳顯示、變送和控制。
