一、概述：

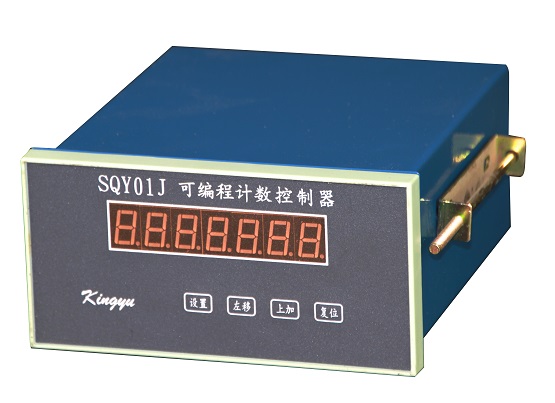

SQY01J可編程計數控制器，是采用新型單片微處理器作主芯片的新一代智能儀表，它具有精度高、技術先進、性能穩定、可靠性好、抗干擾能力強等特點。與光電編碼器、霍爾開關、光電轉速傳感器或SMS磁敏傳感器配合，對旋轉運動的物體作加法、減法計數或雙向計數，計數當量可修正，并有失電記憶?？蛇\(yùn)用于冶金軋制、 浮法玻璃制造等工業現場。還有掉電續計，以及兩路繼電器報警和一路RS232串行口等功能 。
二、主要技術性能
1．工作環境：
溫度 -30～+45℃
濕度 ＜85％
無劇烈震動、無腐蝕性氣體及導電塵埃場合
2．電 源：交流220V,50Hz
3．功 耗：5VA
4．系數范圍：0.0001～999999 (通過小數點移位實現修正精度)
5．顯示范圍：-999999～999999(可移動小數點)
6．輸入信號：邏輯“1”大于4.5V，邏輯“0”小于1V，“1”≥4mA。
7．開孔尺寸：152×76
8．外形尺寸：160×80×160
附：雙向計數的相位鑒別方法
雙向計數主要用于位移、高度、深度、長度、開口度、物位和浪高等物理量的測量或控制。
采用雙向脈沖來進行雙向計數時，相位鑒別的及時和穩定是雙向計數測量和控制的關鍵。下圖是一款有效的輸入線路圖：
有點數字邏輯基礎，就可以閱讀下列原理分析。

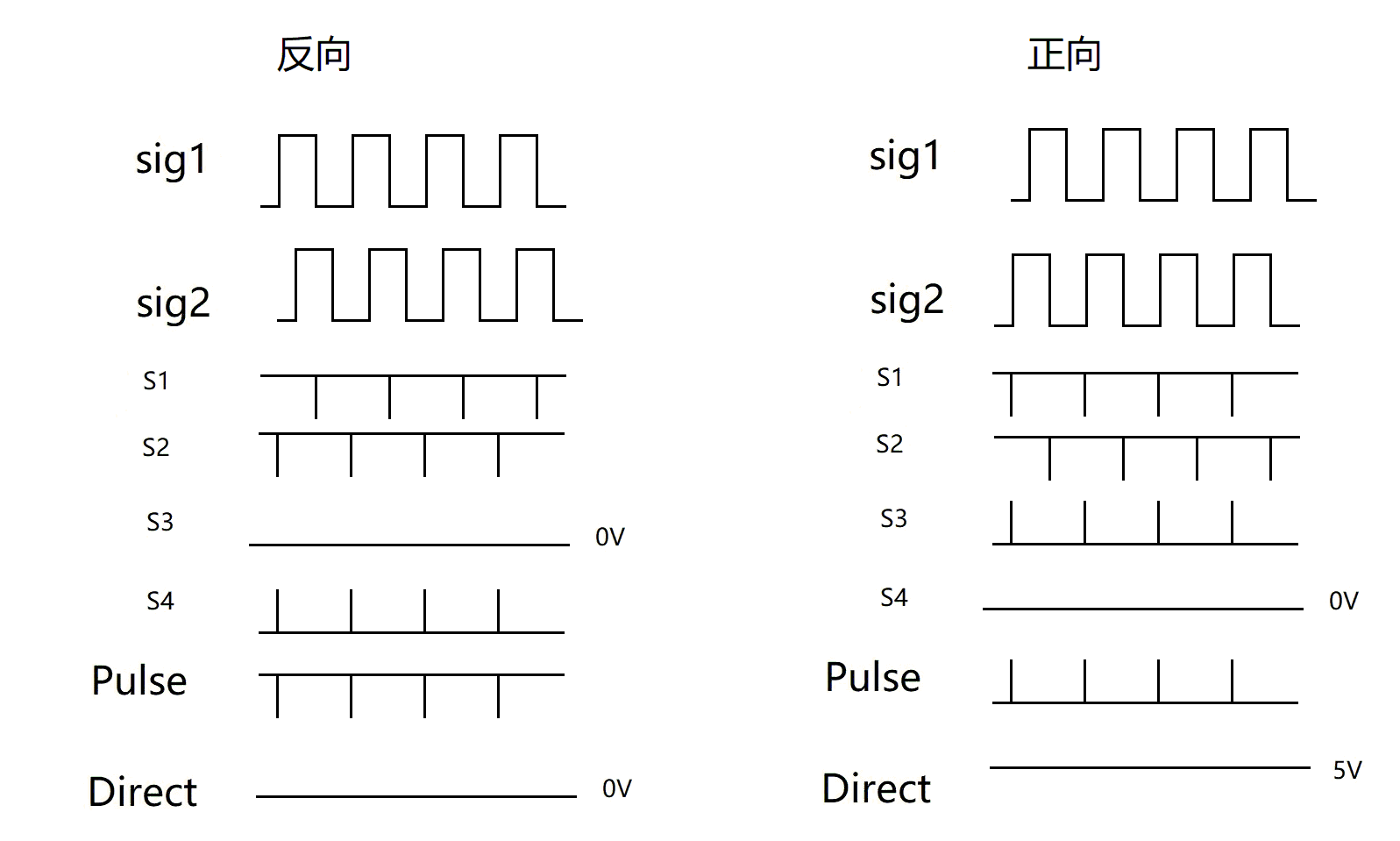

Sig1通過或非門，再通過150pF和510?微分電路，產生窄脈沖信號S1和S2。S1和S2再和Sig2經或非門產生S3和S4。S3和S4經過或非門產生Pulse作為計數信號。S3和S4經過兩個或非門組成的RS觸發器，產生方向判別信號Direct。
這兩路信號送入單片機就可以構成一款實用的雙向計數器。
