一、概述

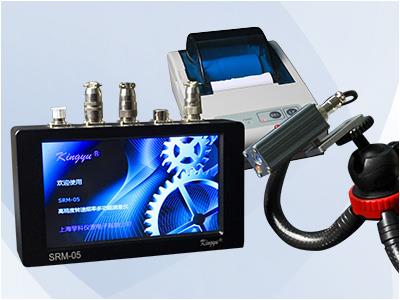

SRM-06高精度轉速頻率測量儀， 采用了串口彩色液晶觸摸屏作為顯示器，是一款具有多核微處理器的新一代高精度轉速頻率多功能測量儀。該多功能測量儀，與兩路NPN-OC類轉速傳感器配套，用來測量轉速、頻率和線速度以及旋切加速度和旋切線加速度，主要用于各種設備的轉速測量和校驗，符合《JJG 1134-2017 轉速測量儀檢定規程》。與計算機配套可以同時進行雙路轉速測量檢測和校驗，可進行連續不間斷記錄和分析。
用于高精度轉速發生裝置校驗時，可以同屏連續不間斷顯示10個測量值，以及其平均值、重復性、示值誤差和不確定度。還可以進行20min穩定度的檢定，并且按照《JJG 326-2021 轉速標準裝置檢定規程》要求顯示打印檢驗結果。
二、主要技術性能
1.供電電源：12V±2V，DC
2.輸入頻率：（0.00167 ～12000000.0）Hz
3.輸入信號：NPN-OC類轉速傳感器匹配
4.測量范圍：轉速: （0.100000000～300000.000）r/min,
有效數字：9位半
5.測量誤差：±0.001%
6.擴展不確定度： 優于1×10-5, (k=3)
8.采樣時間：0.02 ～ 620.0S(自動/手動)
9.晶振頻率：240MHz
10.準確度：1×10-6
11.穩定度：1×10-6
12.使用環境：溫 度 5～50℃
相對濕度 ≤85％
13.外形尺寸：200×150×50
14.重 量：1.5kg
三、配套構成
SRM-06高精度轉速頻率測量儀， 1臺
熱敏微型打印， 1套
SJGC-18-12V激光轉速傳感器， 2只
USB002雙路數字測量儀（Surface Pro7） 1套
檢定證書（0.005級） 1份
四、基本功能
顯示屏為觸摸屏，SRM-06高精度轉速頻率測量儀，主要功能如下：
1.標準轉速發生裝置檢定功能
1.1. 檢驗轉速范圍：
（0.100000000～200000.000） r/min
1.2.測量擴展不確定度：5×10-6(k =3)
2.轉速測量功能
2.1. 檢測轉速范圍：
0.100000000～200000.000 r/min
2.2.測量擴展不確定度：5×10-6(k =2)
3.頻率測量功能
3.1.檢測頻率速范圍：
0.0167～12000000.0 Hz
3.2.測量擴展不確定度：5×10-6(k =2)
4.線速度測量功能
被測輪周長可以設定，同屏顯示：
0.0000 ~ 10000.0000 m/min
0.00 ~ 100000.00km/h
或
0.0000 ~ 10000.0000 m/s
0.00 ~ 100000.00mm/s
5.計數功能
計數范圍：0 ~ 10000000
可以暫停、清零。
6.旋切加速度和線加速度測量
旋切加速度測量范圍：( -100 ~ 100 ) r/s2
基本誤差：±0.0001r/s2,絕對值<0.01r/s2
擴展不確定度絕對值：5×10-3,(k =3),絕對值≧0.01r/s2
旋切線加速度測量范圍：( -20 ~ 20 ) m/s2
基本誤差：±0.00001m/s2,絕對值<0.001m/s2
擴展不確定度絕對值：5×10-3,(k =3),絕對值≧0.001m/s2

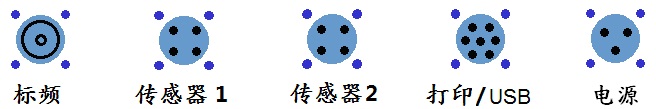

五、接線示意圖
接線端在觸摸屏的上側，示意圖如下：
1.電源插座與12V,DC開關電源轉換器連接；
2.傳感器1和傳感器2插座與兩路轉速傳感器連接；
3.打印/USB作為雙選功能接口，可以與計算機連接，與軟件配合實行穩態和動態轉速實時檢測、記錄儲存，以及檢測評估；也可以與熱敏微型打印機連接；
4.標頻24MHz輸出BNC接口，例檢時用于標頻檢測。
圖例：

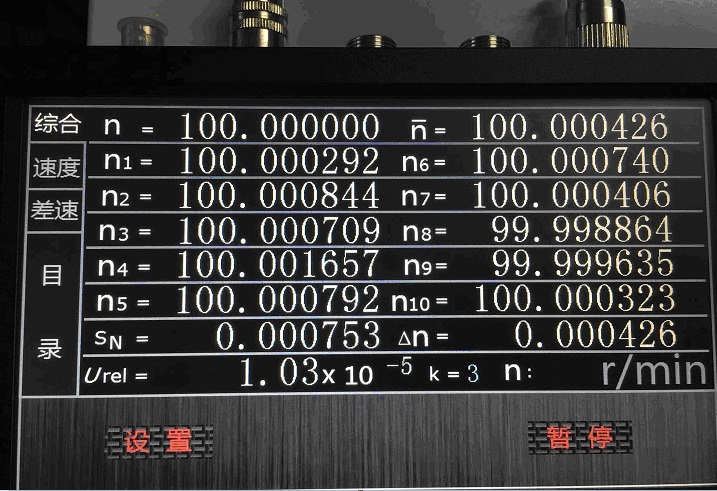

顯示格式：

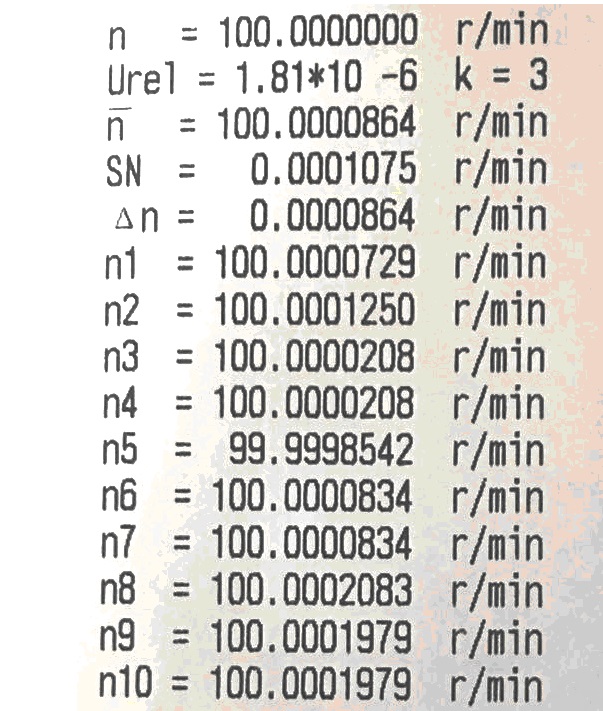

打印格式：

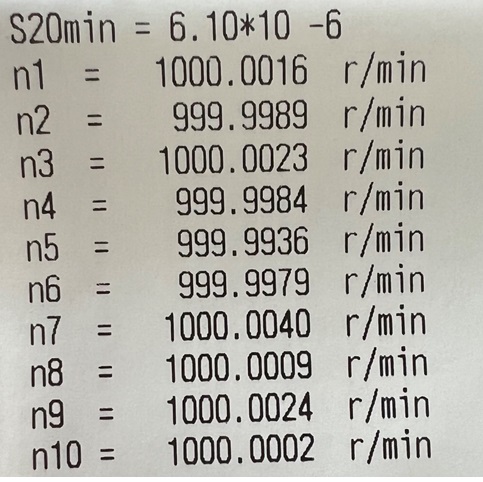

針對轉速標準發生裝置，還有20min穩定度的顯示和打印。
作為高精度轉速頻率多功能測量儀，單位都可以根據需要調整。除了r/min，用戶還有Hz、m/min、km/h等單位可任意選擇。
通過USB口與計算機連接，進行動態測量和記錄，也可以作出穩態評估。

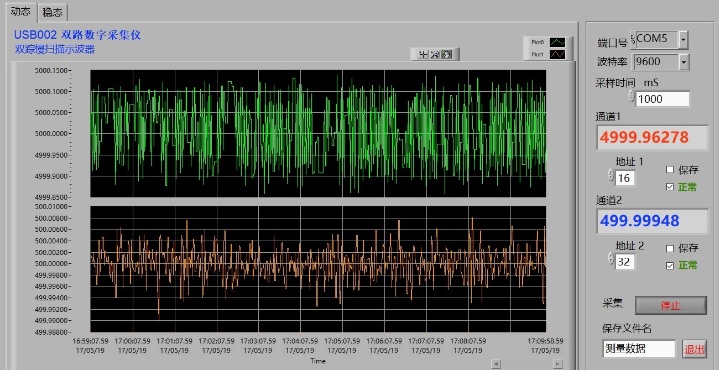

動態顯示如下：

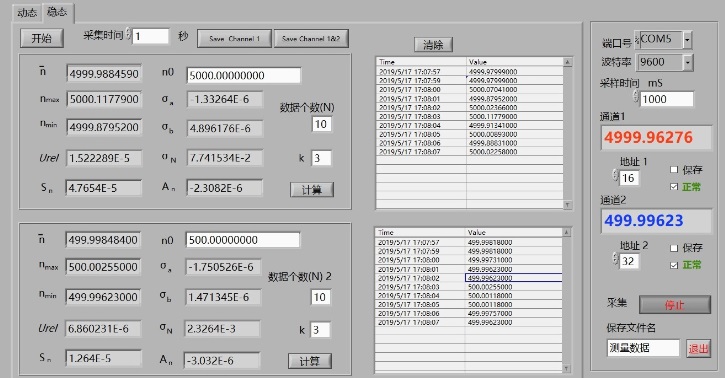

穩態評估如下：
速度和加速度動態顯示如下：

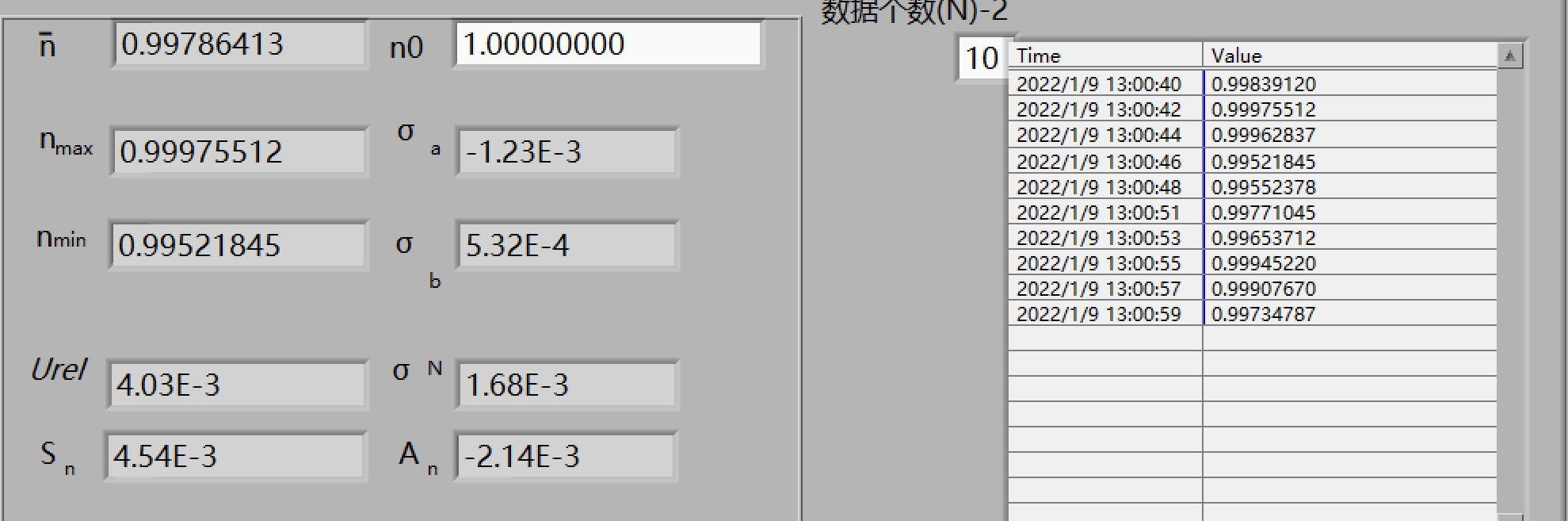

加速度穩態記錄顯示如下：
能以表格方式保存雙路評估報告，也能以連續記錄保存記錄雙路測量數據。
該款高精度轉速測量校驗儀器，是各級計量機構和檢測中心的最佳選擇。
SRM/MSRM系列 高精度轉速頻率測量儀
以高精度與各項技術優勢，成為全國計量院所共同的選擇：
典型用戶有：中國計量科學研究院、上海計量測試技術研究院、廣東省計量科學研究院、浙江省計量科學研究院、浙江省檢驗檢疫科學技術研究院、中國燃氣渦輪研究院、中航集團北京長城計量測試技術研究所、中廣核集團有限公司計量中心、天津市計量監督檢測科學研究院、福建福清核電有限公司和江麓機電集團等。
