一、LR-01轉速測量?jī)x簡介
LR-01轉速測量?jī)x，主要由LR-01轉速測量?jī)x模塊和筆記簿電腦，以及測速傳感器構成。筆記簿電腦內置LR-01轉速測量?jī)x專用軟件。具備一路轉速或一路頻率的連續測量、記錄、分析和評估。主要作為高等級計量裝備，用于各級計量院、各類專業研究院和檢驗檢測中心（站）。
LR-01轉速測量?jī)x，符合《JJG 1134-2017 轉速測量?jī)x計量檢定規程》、《JJG 326-2021轉速標準裝置檢定規程》、《JJF 1871-2020磁電式轉速傳感器校準規范》、《JJF 1374-2012 電梯限速器測試儀校準規范》、《JJF 2004-2022醫用離心機校準規范》，和《JJF 1375-2012 機動車發動機轉速測量?jī)x校準規范》，等相關規程規范對轉速測量?jī)x和線速度速度測量?jī)x，以及數字頻率計的要求。
主要構成部件如下圖所示：

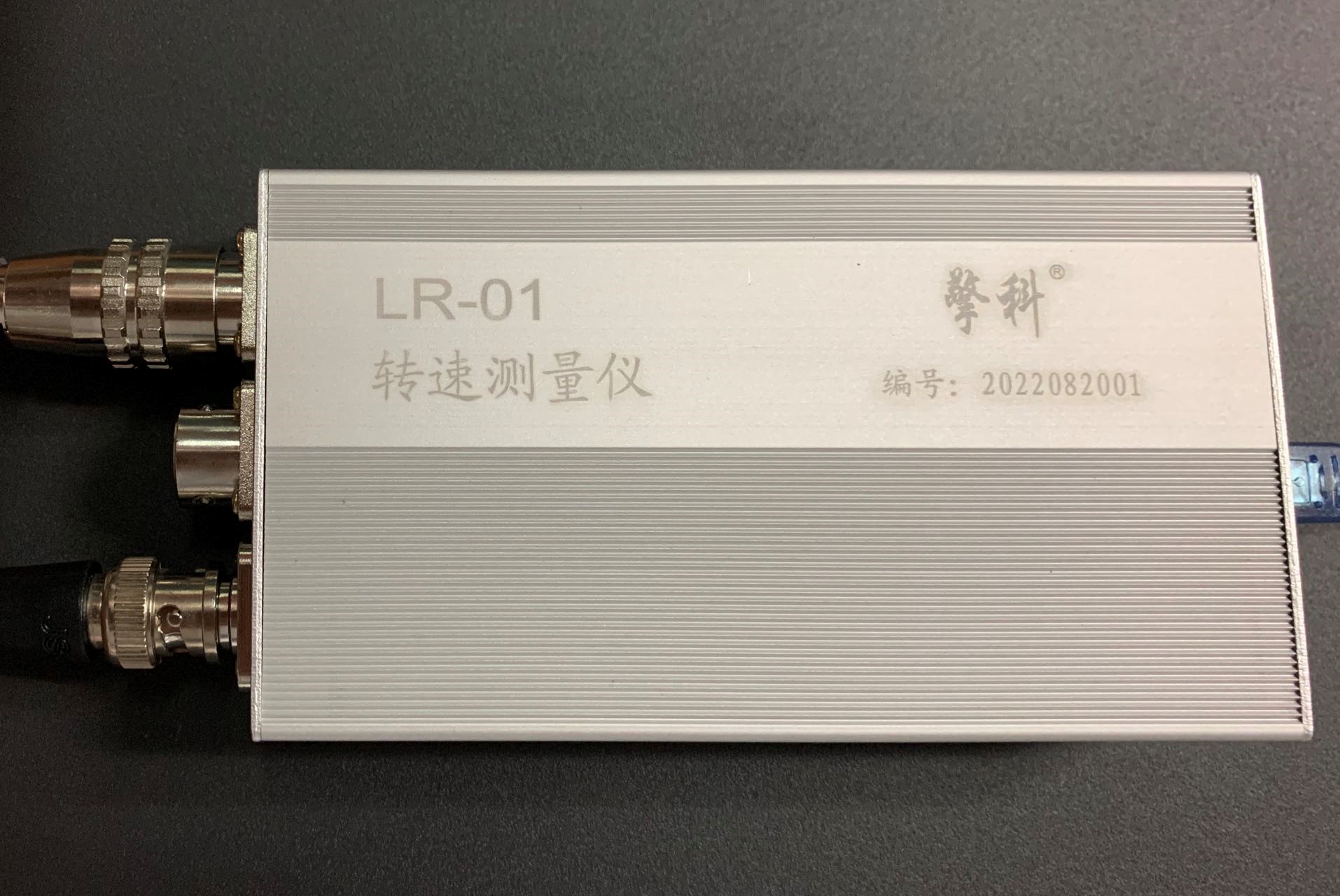

1.LR-01轉速測量?jī)x

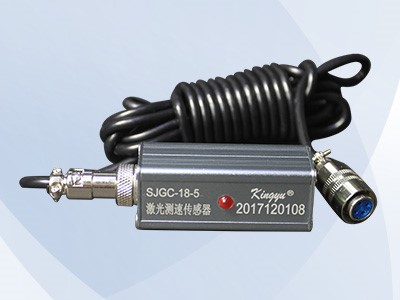

2.SJGC-18-12激光測速傳感器

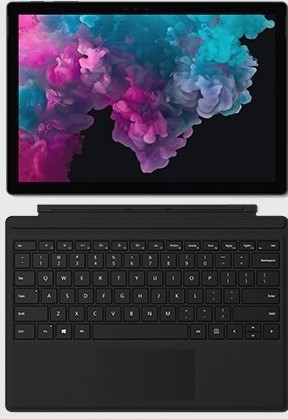

3.筆記簿電腦
1. 主要功能：
1.1.一路轉速或一路頻率連續測量顯示、記錄、分析和評估；
1.2.可以同時顯示轉速、線速度、線加速度（或旋切加速度），同時連續測量、記錄、分析和評估；，且與時間為同步記錄顯示；時間運算誤差為1μs，時間記錄誤差為1ms，時間同步誤差小于50ms；
1.3.以曲線的方式記錄轉速/頻率的微小波動；
1.4.以表格文件的方式保存評估報告；
1.5.以表格文件的方式記錄整個轉速/頻率變化的全過程；
1.6.可輸出20min（或4小時內給定時長）穩定性報告；測量軟件還具有計時和定時功能；
1.7.具有計數、測周、測頻，和轉速、線速度、線加速度（旋切加速度）等測量功能；
1.8.采用連續TM法測量頻率和轉速等；
1.9.旋切加速度（線加速度）可以采用趨勢圖法和微分法兩種方法分別測量、顯示記錄。
2.主要技術指標：
2.1.轉速測量范圍：（最高有效位9位）
可以連接一路轉速傳感器或一路差分轉速信號；
轉速范圍： （0.10000 ～ 200000）r/min；
2.2.擴展不確定度：優于5×10-6,（k=3）；
2.3.證書等級：0.005級；
2.4.頻率測量范圍：（最高有效位9位）
轉速傳感器輸入信號：（0.0016667～20000）Hz；
差分輸入信號：（1～100000）Hz；
正弦波輸入信號：（50～ 20000）Hz，有效值（0.30 ～ 15 ）V,AC；
高頻輸入:（10 ～ 30000）kHz。
2.5.擴展不確定度：5×10-6,（k=2）；
2.6.采樣時間：1S（常規）；
（40 ～ 600000）mS（可調）（傳感器通道）；
（100 ～ 1000000）mS(可調)（高頻通道）；
2.7.時基晶振頻率：24MHz；
2.8.時基頻率誤差：1×10-6；常規
2×10-7；定制
2.9.4h時基頻率穩定度：1×10-6；常規
2×10-7；定制
2.10.配套傳感器和關聯測速部件：
SJGC-18-12-4激光測速傳感器， 1只
Hal-12霍爾轉速傳感器， 1只
三腳支架， 1只
2.11.配套筆記簿電腦， 1套
2.12.主機外形尺寸：140×70×30 (mm3) （長×寬×厚）；
2.13.模塊重量：300g。

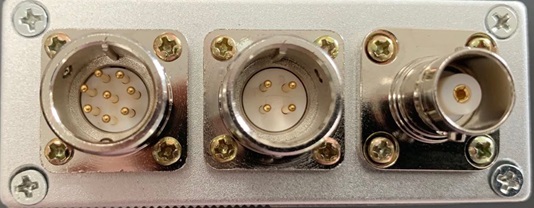

3.接線端子：
可以匹配的轉速傳感器有：
磁電轉速傳感器、長線輸出光電編碼器，和BNC高頻信號輸入等。
3.2. 右邊BNC插座，24MHz時基頻率輸出端，用于儀器年檢時基測量。
3.3. 中間4芯插座為傳感器接入端。
可以匹配的轉速傳感器有：
既定的霍爾轉速傳感器和激光測速傳感器等。
3.4. mini USB接口，在另一側，專為L(zhǎng)R-01轉速測量?jī)x模塊饋電和通訊。
轉速范圍：（0.10000 ～200000）r/min；
頻率范圍：（0.0016667 ～ 20000）Hz；
差分頻率范圍：（1～100000）Hz。
3.5．高頻輸入：
多功能信號輸入端，也是高頻信號輸入端。
高頻輸入范圍：（10 ～ 30000）kHz；在筆記簿電腦（計算機）上，通過設置軟件，選擇高頻輸入，通過LR-01轉速測量?jī)x軟件，可以同時進行測量、記錄、分析和評估。
