MSRM-12F多路高精度轉速頻率測量儀簡介
MSRM-12F多路高精度轉速頻率測量儀，由中國計量院定制。改版后的MSRM-12F多路高精度轉速頻率測量儀，包含內置十二路轉速數字采集儀專用軟件的Surface Pro7，以及十二路激光測速傳感器。具備十二路轉速測量、記錄、分析和評估。符合《JJG 1134-2017 轉速測量儀檢定規程》，符合《JJG326-2017轉速標準裝置檢定規程》。同時還有頻率輸出功能，輸出(0.00167～1000000.00)Hz的可調頻率，用于數字轉速和頻率測量儀表的校準和檢定。
主要作為高等級計量裝備，用于國家級計量院所和檢驗檢測中心。本簡介以十二路轉速測量為例，說明其功能和用法。
 |  |
| 主機 | SJG-18激光測速傳感器 |
1.單路至十二路的轉速或線速度測量顯示、記錄、分析和評估；或三路和一路旋切加速度或線加速度測量顯示、記錄、分析和評估；
2.顯示數字、動態趨勢；
3.以曲線的方式記錄轉速變化的過程；
4.以曲線的方式記錄轉速的微小波動；
5.以表格文件的一到十二頁方式保存評估報告；
6.以表格文件的方式記錄整個轉速變化的全過程，可以給出連續的評估結論。
二、主要技術指標：
1.轉速測量范圍：（0.1～300000）r/min;
2.擴展不確定度：優于 5×10-6,（k=3）;
3.采樣時間：1S（常規）
30mS～60000mS（可調）
4.頻率測量范圍：（0.00167～40000000.0）Hz
5.精度等級：1×10-6
5.頻率輸出范圍：1.00～1000000.0Hz
6.精度等級：1×10-6
7.晶振頻率：24MHz
8.準確度：5×10-7
9.穩定度：5×10-7
10.配套傳感器：

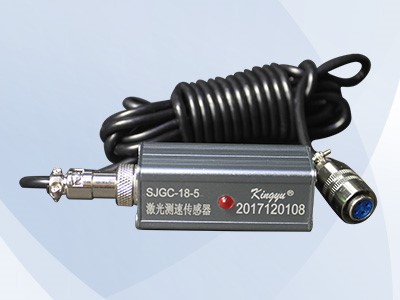

SJGC-18-12激光測速傳感器
SMS-12磁敏轉速傳感器（可選）
Hal-12霍爾轉速傳感器（可選）
SE-03-1汽油發動機（電火花）轉速傳感器（可選）
11.配套的計算機：

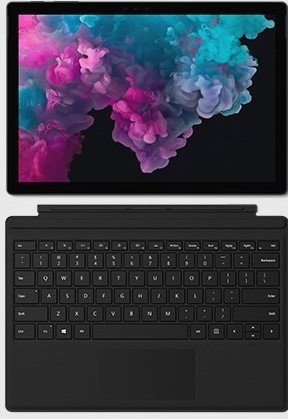

Surface Pro7（包含原裝鍵盤和拓展塢）
12.主機外形尺寸：200×150×67(mm3)
13.主機重量：1.5kg
三、接線：
傳感器與主機之間的連接是微型USB口，可直接輕松插拔。主機的電源插座是三芯插座，與專用電源轉換器連接。主機的測量結果，通過專用的RS485通訊電纜接入計算機。用戶可通過計算機軟件，對模塊進行適當調節，以滿足不同場合的需要。
四、測量前的準備工作
1.了解測量系統的構成：
該測量系統由1～12只傳感器，一個十二路高精度轉速測量主機，和Surface Pro7計算機構成。計算機已經內置專業的USB012十二路轉速數字采集儀相關軟件。當然，專業的測量方法和使用技巧也是必不可少的。
2.了解軟件的使用還是比較簡單的，首先要對電腦有一些基礎認識。
電腦上已經為您安裝好了USB012軟件，這是十二路轉速頻率數字采集儀。

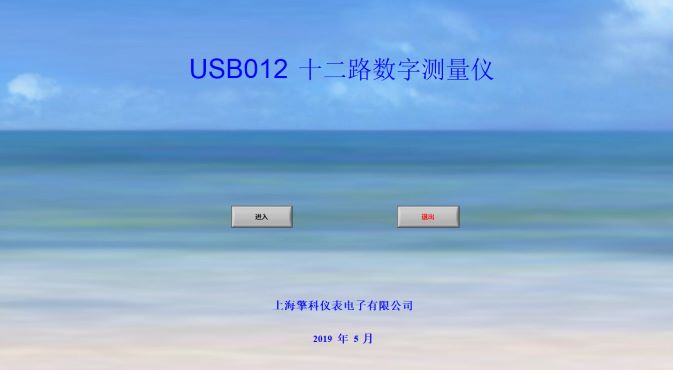

雙擊桌面上的“USB012”，會進入以下畫面:

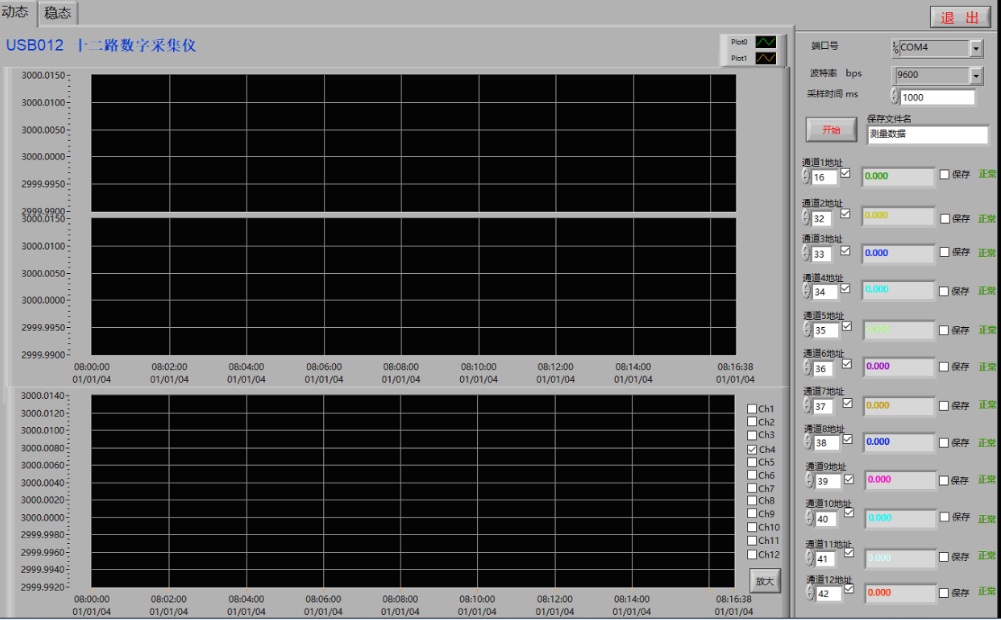

點擊“進入”按鈕，進入如下畫面：
先介紹一下主要功能和用法。
3.了解軟件的主要功能和用法：
1）串行口通訊：
a.端口號，出廠時已經為您設置為COM4，如果串口被占用，你可以根據需要，在“設備管理器”里修改端口號，一般不需要。
b.波特率，出廠時設定為9600bps。
c.采樣時間，當轉速高于60r/min時，一般選用1000mS，采樣時間用戶也可以根據需要來修改。
d.測量模塊的每個通道地址是唯一且不重復的確。多路數字測量儀的每個通道地址，與測量端口一一對應，所以測量儀能夠正確采集、分析和記錄每一通道的轉速或頻率。我們在實際使用時，數字測量儀的通道可以全部選用，也可以部分選用，這要看測量時我們關注些什么。
還可以重復選擇，所謂重復選擇，就是軟件上的不同通道，可以選擇相同的通訊從地址。比如，我們可以將通道1地址設為33，通道2地址設為34，而通道3的地址就與通道1的地址重復，通道4的地址就與通道2的地址重復。在動態觀測時，就可以從上面兩行觀察窗中，分別觀察地址為33和34的兩通道轉速變化曲線，也可以從下面的一行窗口中，同時觀察這兩個通道的交錯比較曲線，了解其間的一致性和差異性。重復選擇的意義在于重點關注和比較。
出廠時，通道1設為16，通道2設為32，通道3設為33，通道4設為34……,通道12設為42，等等。當我們需要對通道1和通道2進行測量，而不關注其它通道時，可以將其它通道不勾選。描述至此，如果準備好了，點擊“開始”，采集儀就開始工作了。

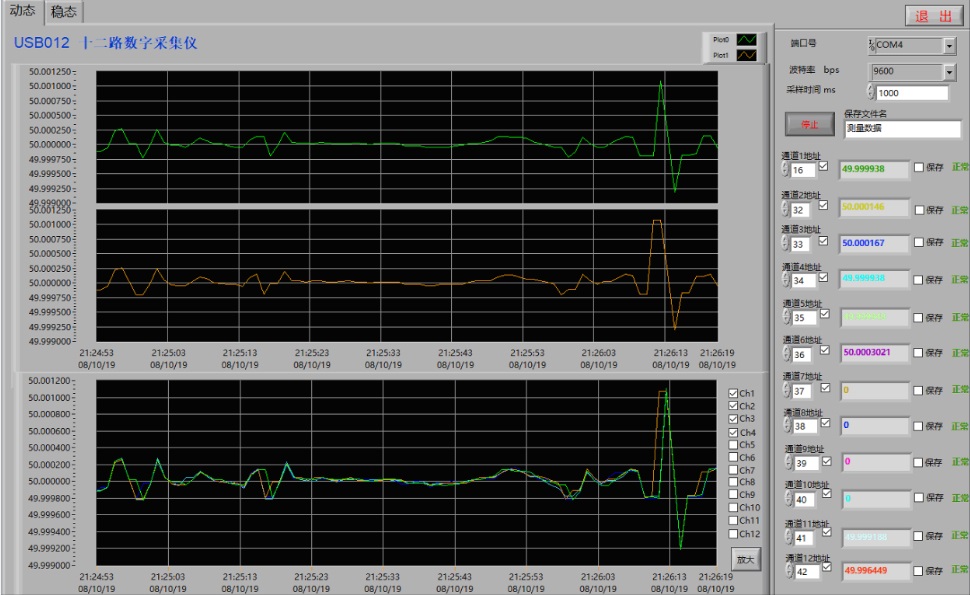

上面的兩行窗口分別反應的的是50r/min標準轉速發生裝置在這個轉速點的微小波動，下面一行窗口，反應多路轉速在某段時間變化的全過程。這里不光可以顯示，還可以記錄。如果要記錄這個過程，有兩種方式。
其一，鼠標右擊窗口，可以保存圖片如下：

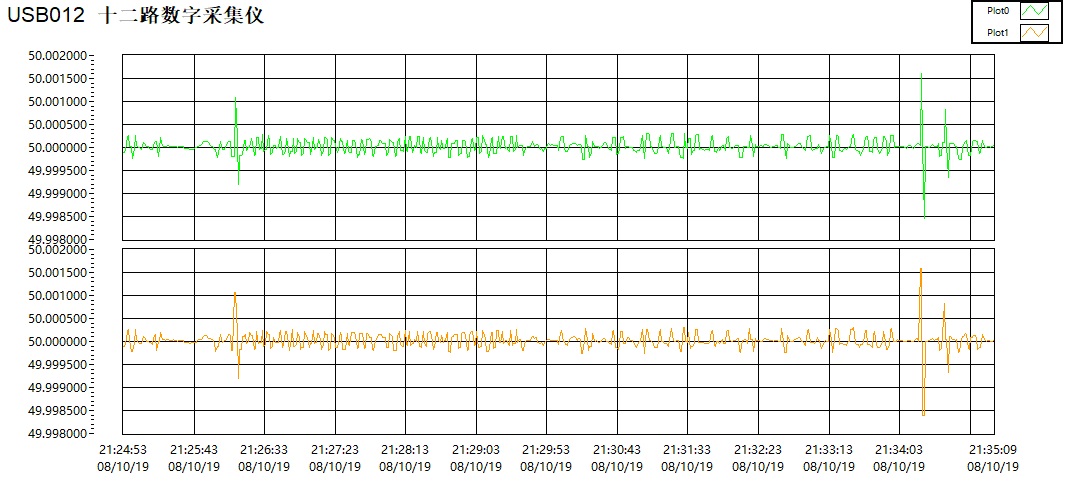

記錄一：上面兩行窗口，反應兩路轉速的微小波動
記錄二：

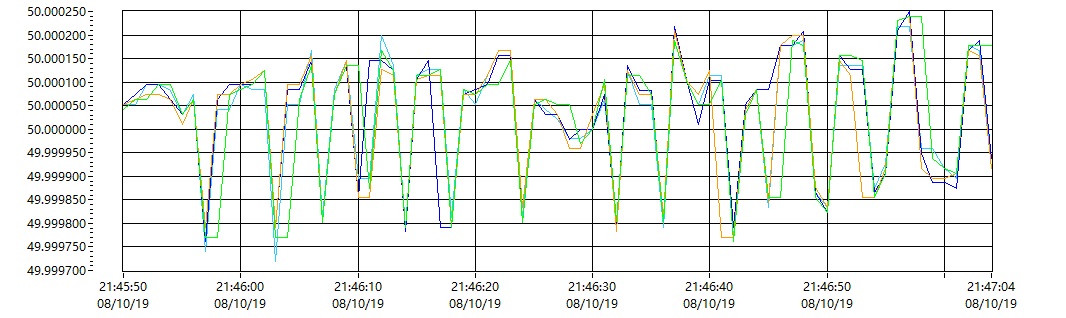

下面一行，反應多路轉速在某段時間變化的全過程
其二如下：
如果保存文件名為：測量數據191001，且勾選相關通道，在執行文件所在目錄中，data目錄下自動生成文件“測量數據191001_ch_.xls”，連續記錄該過程每一時刻的轉速，打開已經保存的記錄文件如下：

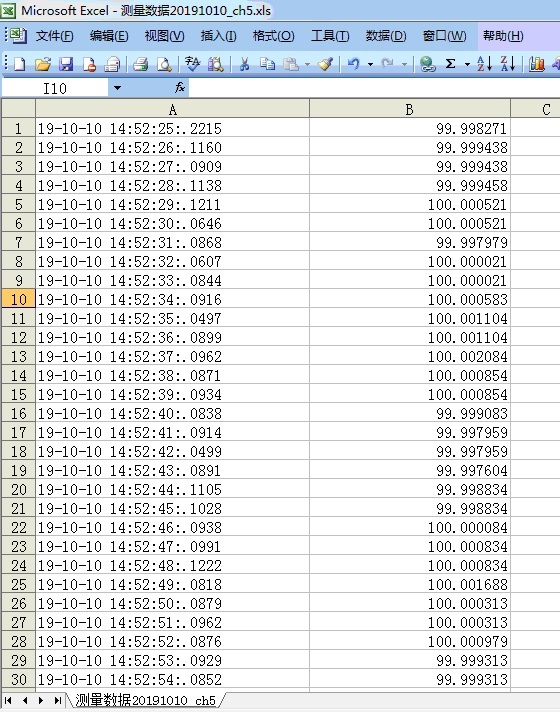

記錄三：測量數據191001_ch_.xls文件的部分

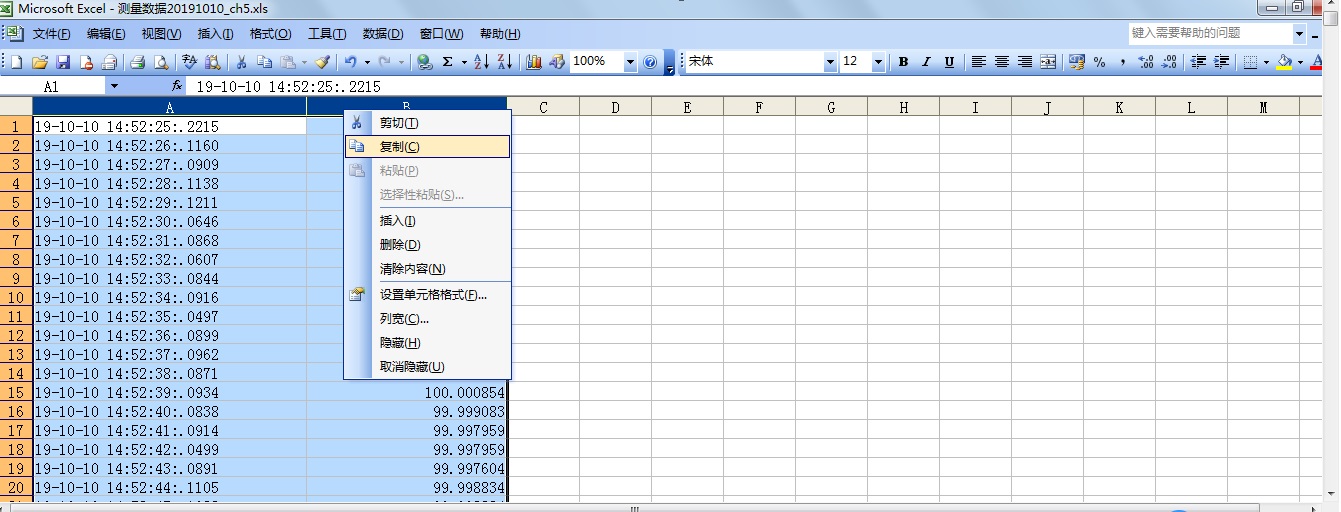

如果要對記錄的數據進行連續的不確定度評估，在測量記錄之后，可以選擇A、B兩列復制：

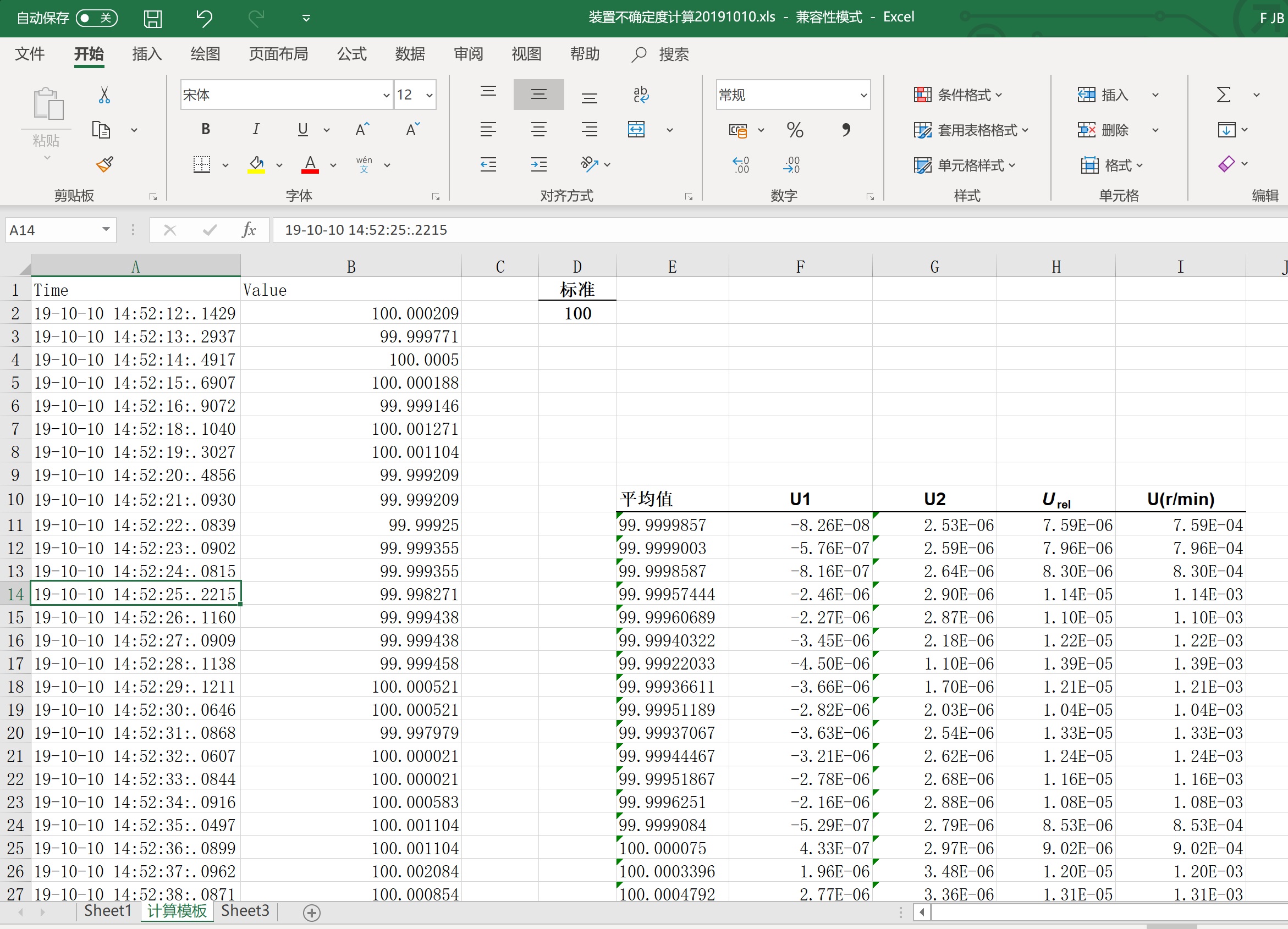

再打開文件“裝置不確定度計算模板2019.xls”，將A、B兩列粘帖入模版中的兩列，修改標準值（標稱值），表格中會自動算出平均值、U1(A類不確定度)、U2（B類不確定度）、Urel(相對擴展不確定度（k=3）)和U(擴展不確定度(k=3))。
模版中可以運算的有效行數是10138行。當采樣時間為1秒時，可以對2.8小時的連續采樣記錄進行連續評估。超過10138行，可以分段處理。
如下圖：
上述表格中A列為記錄時間，B列為記錄值，B為測量的標稱值。

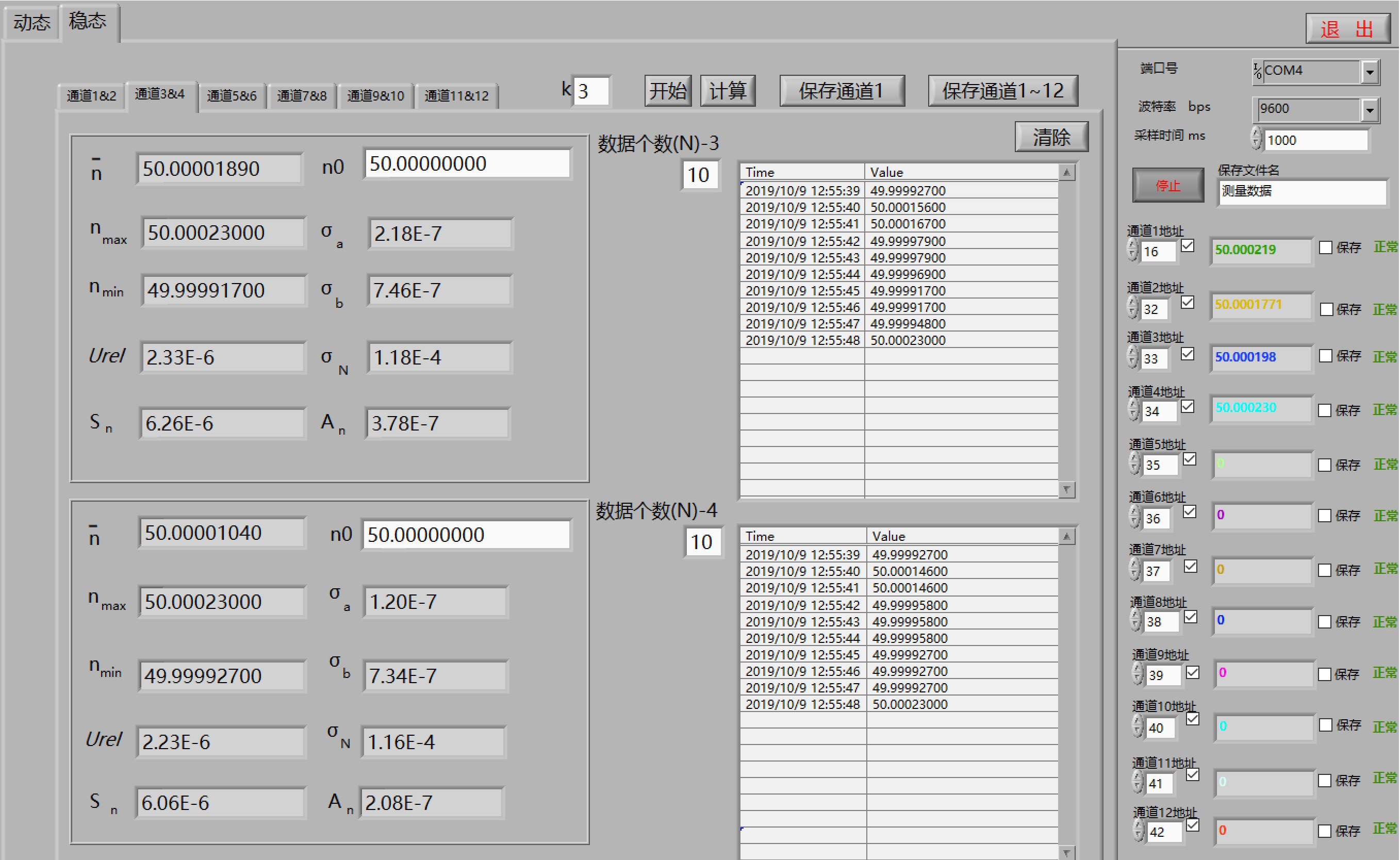

以上所見所述，都是動態。點擊左上角的“穩態”按鈕，進入如下畫面：
該畫面中，點擊上方的“開始”，采集數據樣本，樣本滿足指定的N個（本例如10），再點擊“停止”，
輸入標稱值后，點擊“計算”，自動生成評估值。

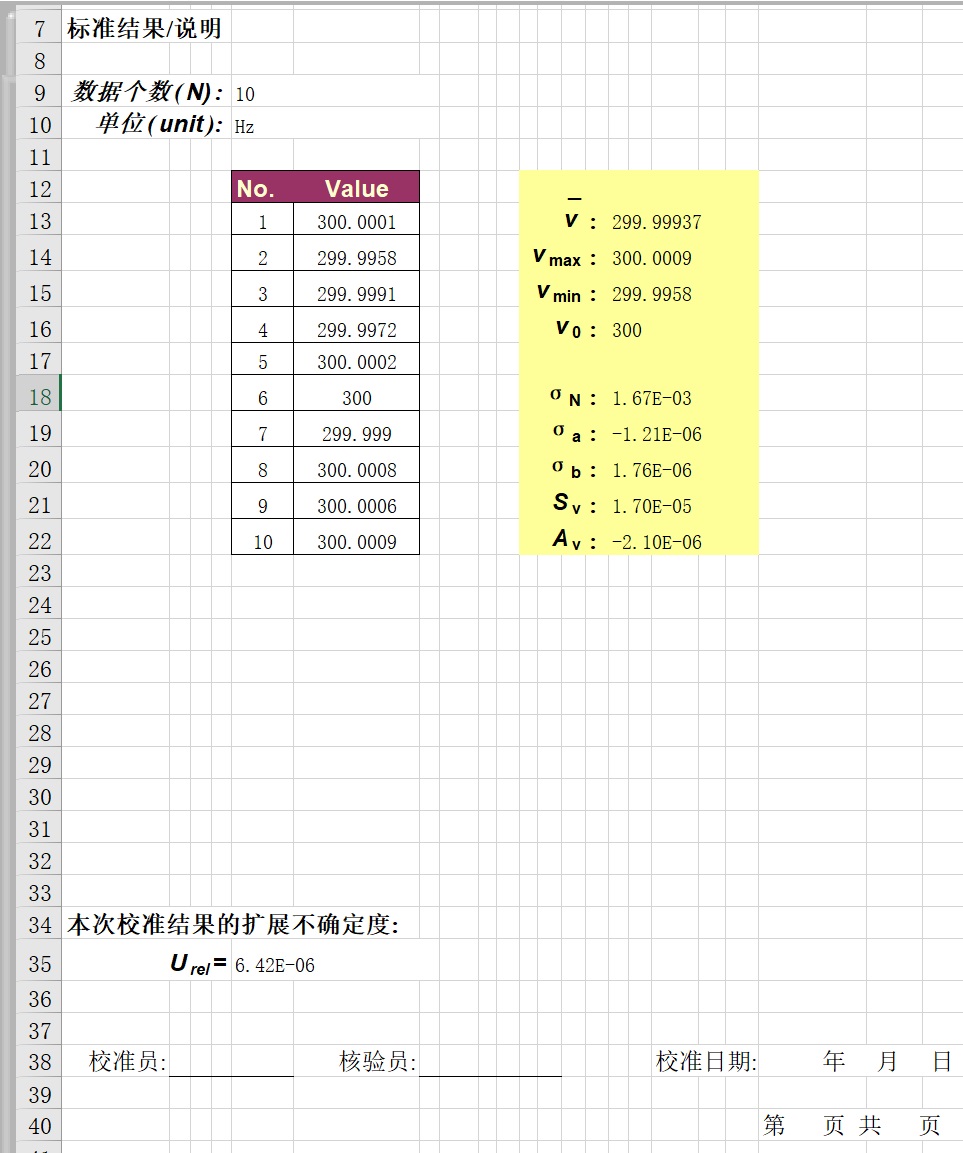

記錄四：評估報告的其中一個通道部分
評估值中有：
/n表示均值；
nmax表示最大值；
nmin表示最小值；
Urel表示擴展相對不確定度；
Sn表示穩定度；
n0表示標稱值；
δa表示A類不確定度；
δb表示B類不確定度；
δn表示標準不確定度；
An表示準確度。
點擊“保存通道1～12”，可以將結果保存在表格文件中，其中共有十二張表格，每個表格對應一個通道的一組測量數據和評估（內容如上圖所示）。
測量、分析、評估和記錄在計量檢測工作中，十分重要，而且十分繁復；靈活運用USB012轉速采集儀的功能，可以讓這一繁復的工作變得更加簡單明了。
介紹就到這里，培訓和實際操作，會讓工作變得更加順利。
附：
SRM-12高精度轉速頻率測量儀主機簡介
SRM-04四路轉速頻率測量儀主機,具有四路轉速測量通道，可以同時進行四路轉速測量。除此之外還有一路頻率測量通道，和一路可調頻率輸出通道。與USB004四路轉速測量數字采集儀，共同完成多路轉速測量、記錄、分析和評估。本簡介以四路轉速測量模塊為例，說明其功能和用法。

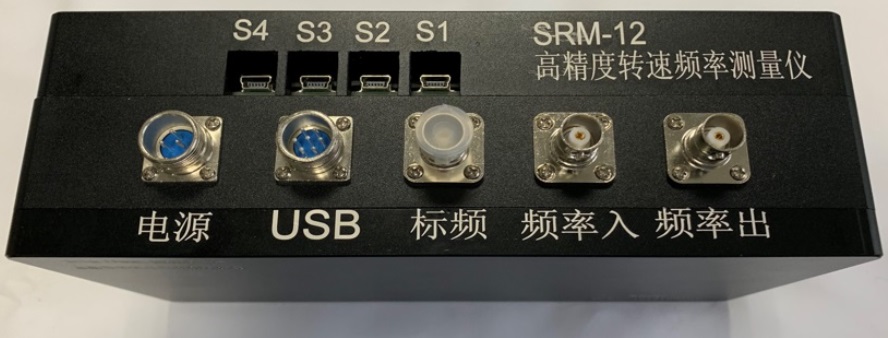

一、輸入輸出接口：
1.三芯接口，與專用電源連接，給采集模塊提供12V,2A的電源；
2.五芯接口，與USB專用電纜連接，連接Surface Pro7的擴展塢上的的兩個USB口，其一，接RS232C/USB專用線，可以改變內部自校頻率,其二，接RS485/USB專用線，用于十二路轉速頻率測量；
3.頻率入，作為外部頻率信號輸入端，用于頻率測量；
4.頻率出，作為內置信號發生器的頻率輸出，可以用于自校或?qū)ν庑ｒ灒?/span>
5.標頻,恒溫晶振24MHz輸出，作為校準用。
二、傳感器接口：
十二個微型USB口，作為十二路轉速傳感器的專門接口,分別為S1、S2、S3、S4、S5、S6、S7、S8、S9、S10、S11、S12。
三、測量狀態：
MSRM-12多路高精度轉速測量儀的內置測量采集單元，通訊地址分別為16、32、33、34、35、36、37、38、39、40、41、42，用如下的測試程序，可以對每個測量單元進行功能檢測、測試和設置。

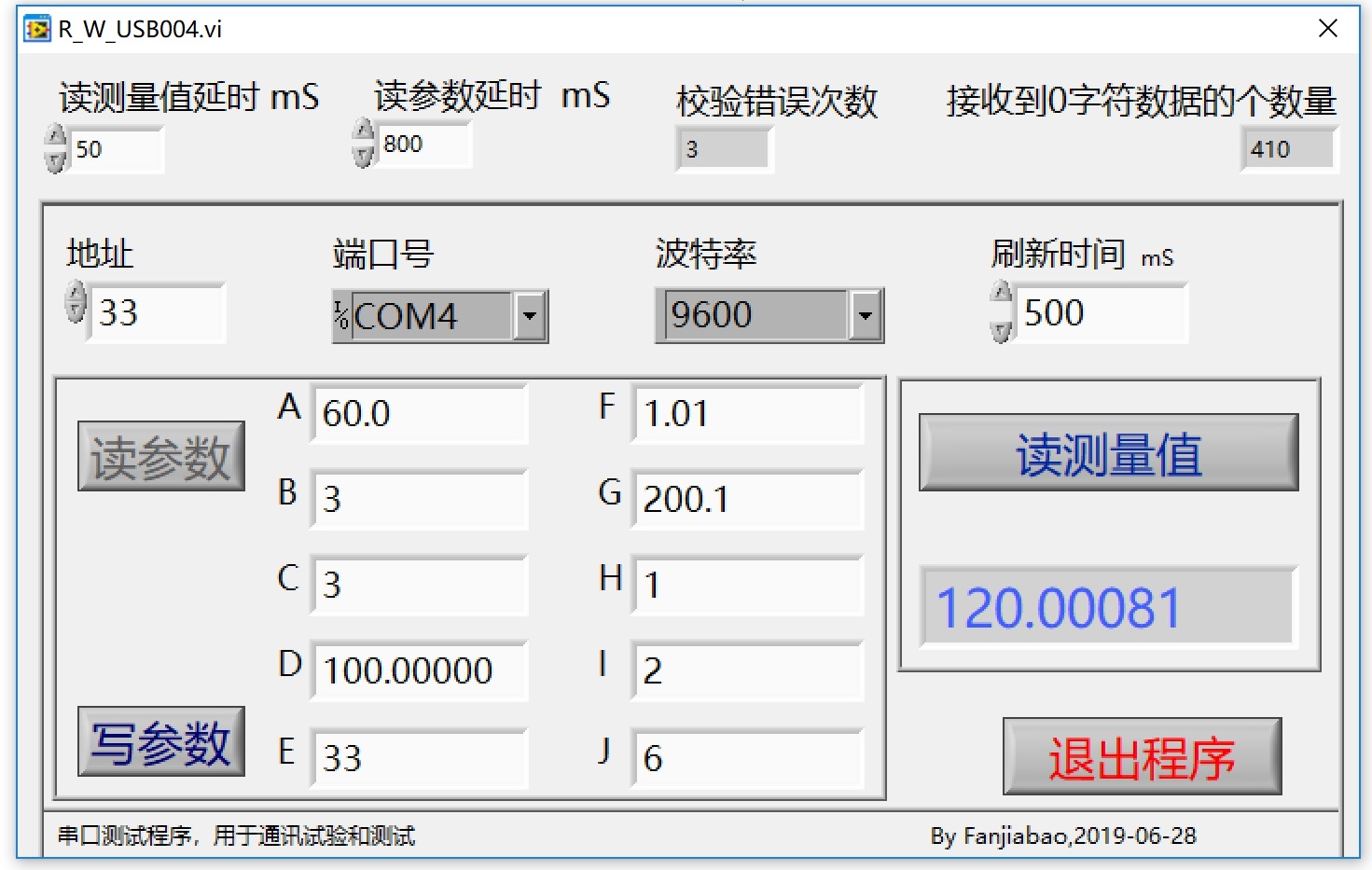

先將波特率修改為9600，端口號改為當前有效的端口，如將地址改為33時，點擊“讀參數”，見到如下畫面：
有以下內容可以根據需要調整：
1. 采樣時間F，通常設定為1.01秒，用戶可以根據需要，在0.03～2.55之間調整；
2. 均值點數I,通常設定為2，用戶可以根據需要，在1～10之間調整；
3. 測量周期延展倍數J通常為6，當設定為雙數時，測量對象為轉速通路；
當設定為單數時，測量對象為頻率通路。
只有通訊地址為16和32的單元，測量頻率的通道是有效的。
測量頻率范圍為1～1000000Hz。
通訊地址為16的單元與信號發生器內部連接，作為頻率信號發生器自校用。
自較范圍為1～1000kHz。
通訊地址32的單元與“頻率入”端子連接，可以外測頻率，內置了一個1/100分頻器，測量結果需要乘以100。
比如當J參數設置為7時，測量頻率范圍為100～1000000Hz;
比如當J參數設置為17時，測量頻率范圍為10～1000000Hz。
比如F為1.01，J參數為6時，測量轉速范圍為10～100000r/min;
比如F為1.01，J參數為60時，測量轉速范圍為1～100000r/min;
比如F為1.01，J參數為252時，測量轉速范圍為0.25～100000r/min；
比如F為2.51，J參數為252時，測量轉速范圍為0.1～100000r/min。
F×J是測量測量儀允許的頻率信號最大周期，在超低轉速測量時，F(xiàn)建議設置為2.51， J參數設置為252。
四、頻率信號發生器
頻率信號發生器由專用軟件操作，其中 H參數是目標頻率，G參數是起步頻率，F(xiàn)參數是頻率變化的梯度，F(xiàn)越大，頻率從一個頻點轉換到另一個頻點的時間越短，反之亦反。其它參數未定義。
頻率信號輸出范圍在0.1～1000000.000Hz。

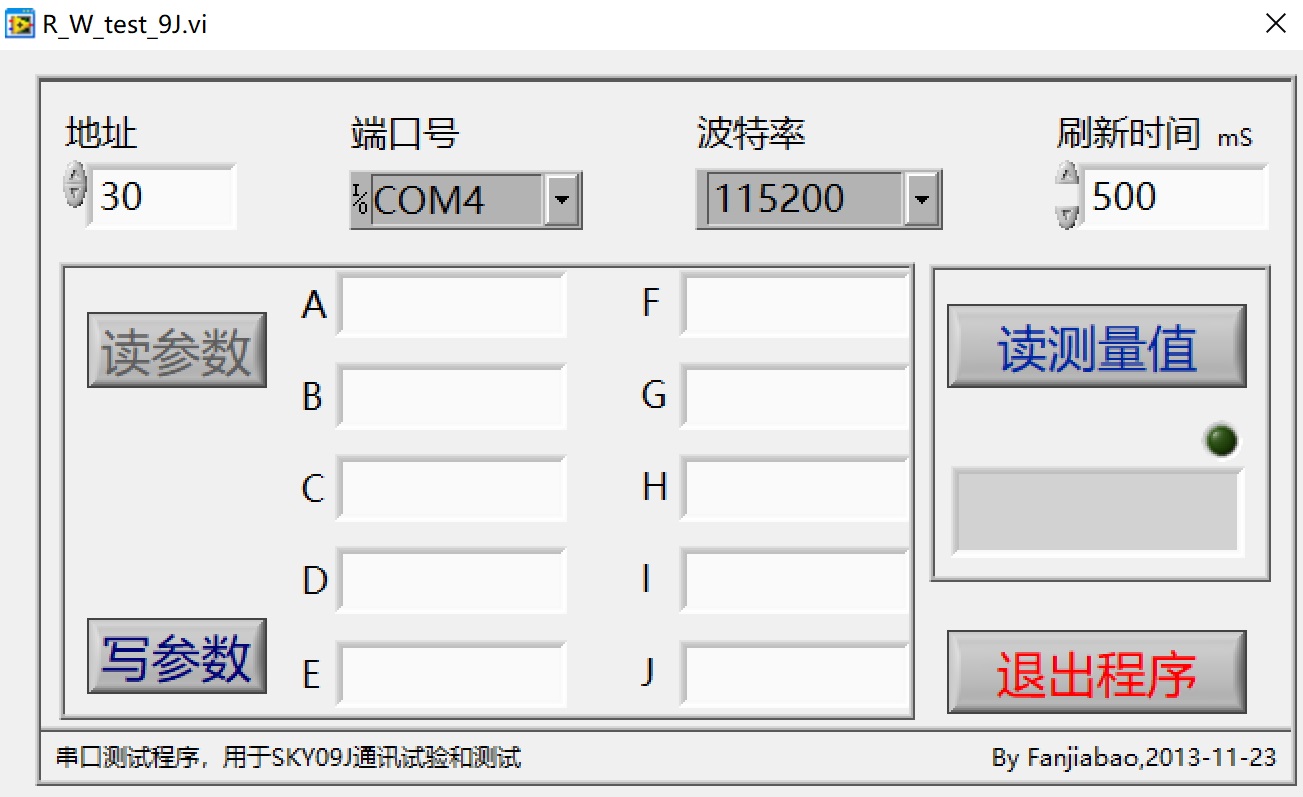

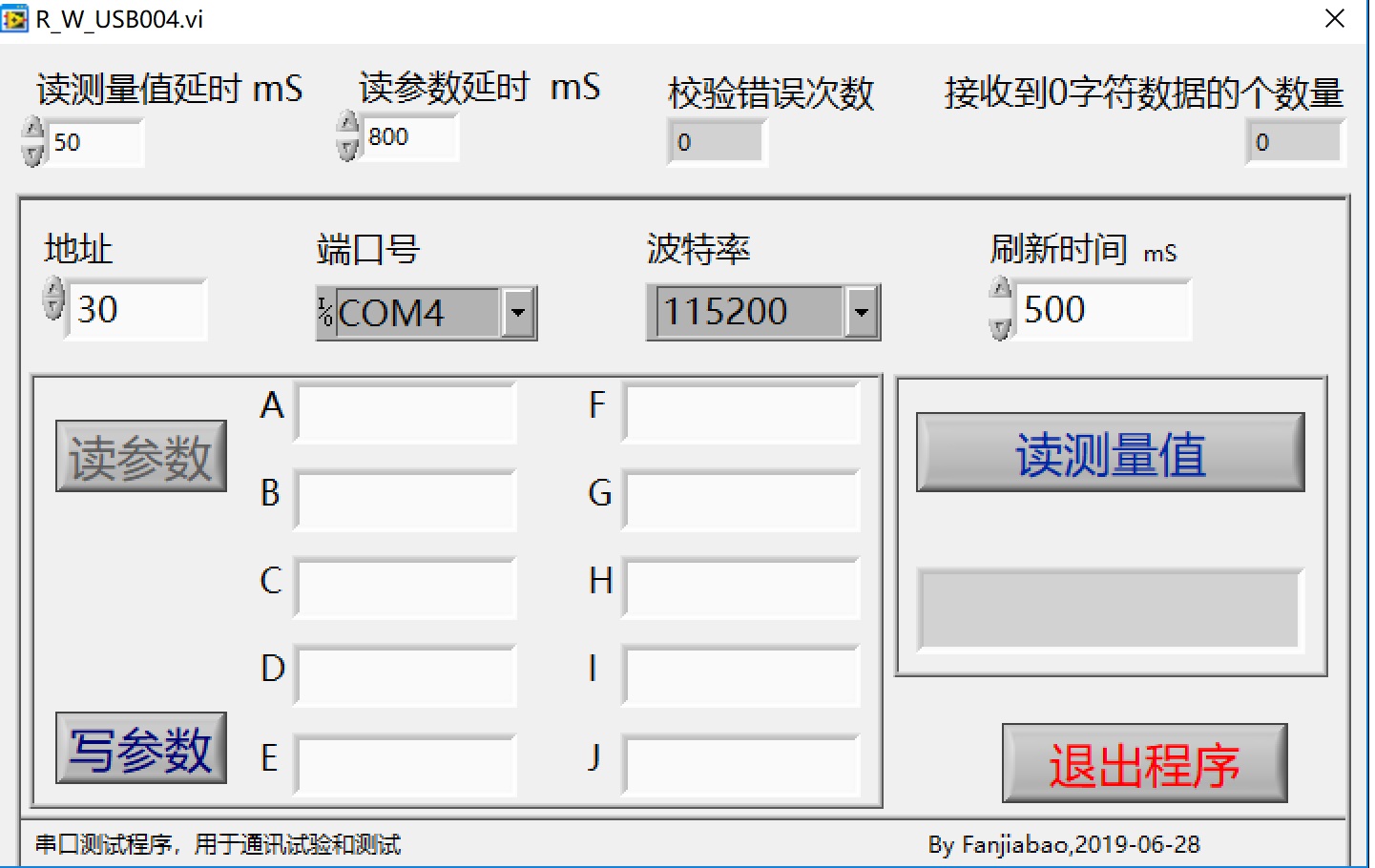

雙擊“R_Wtest9J”，見如下畫面：

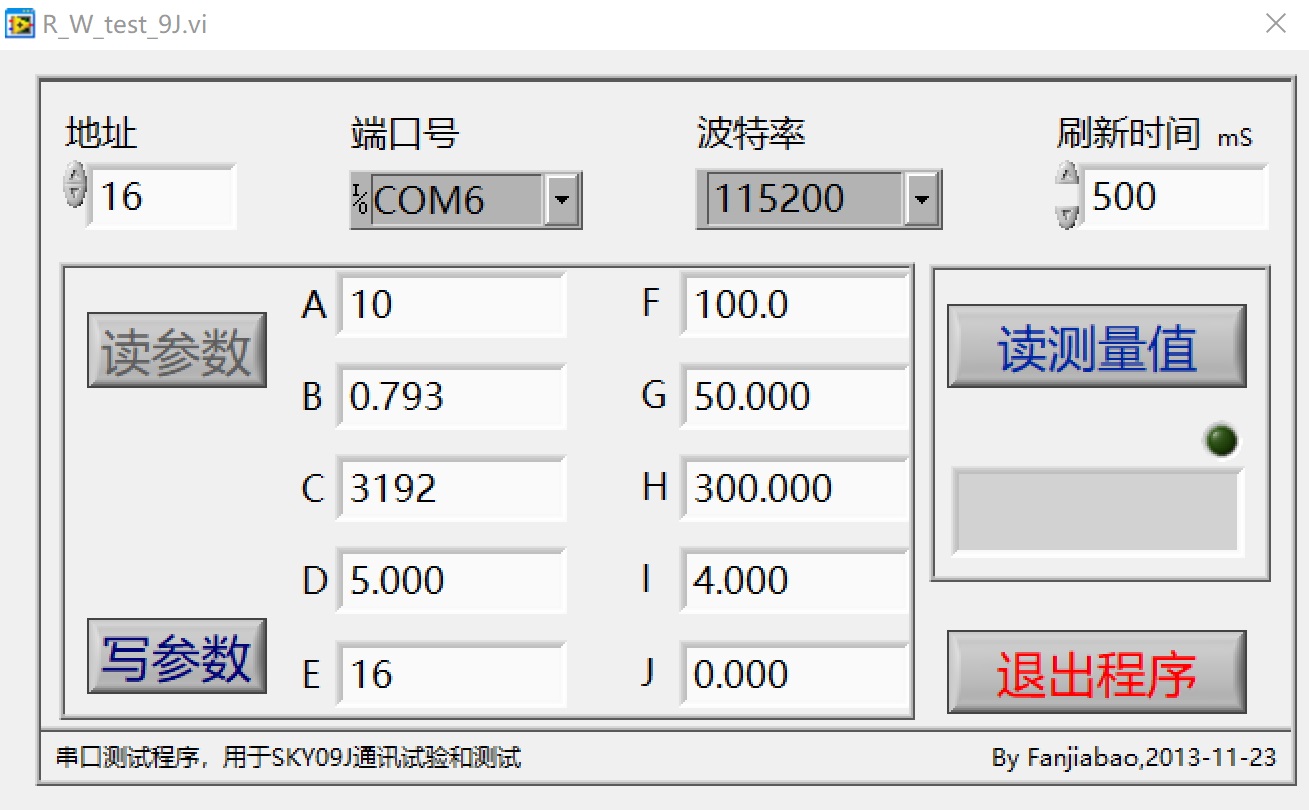

將地址調整到16，端口調整到16，點擊讀取參數，見如下畫面：

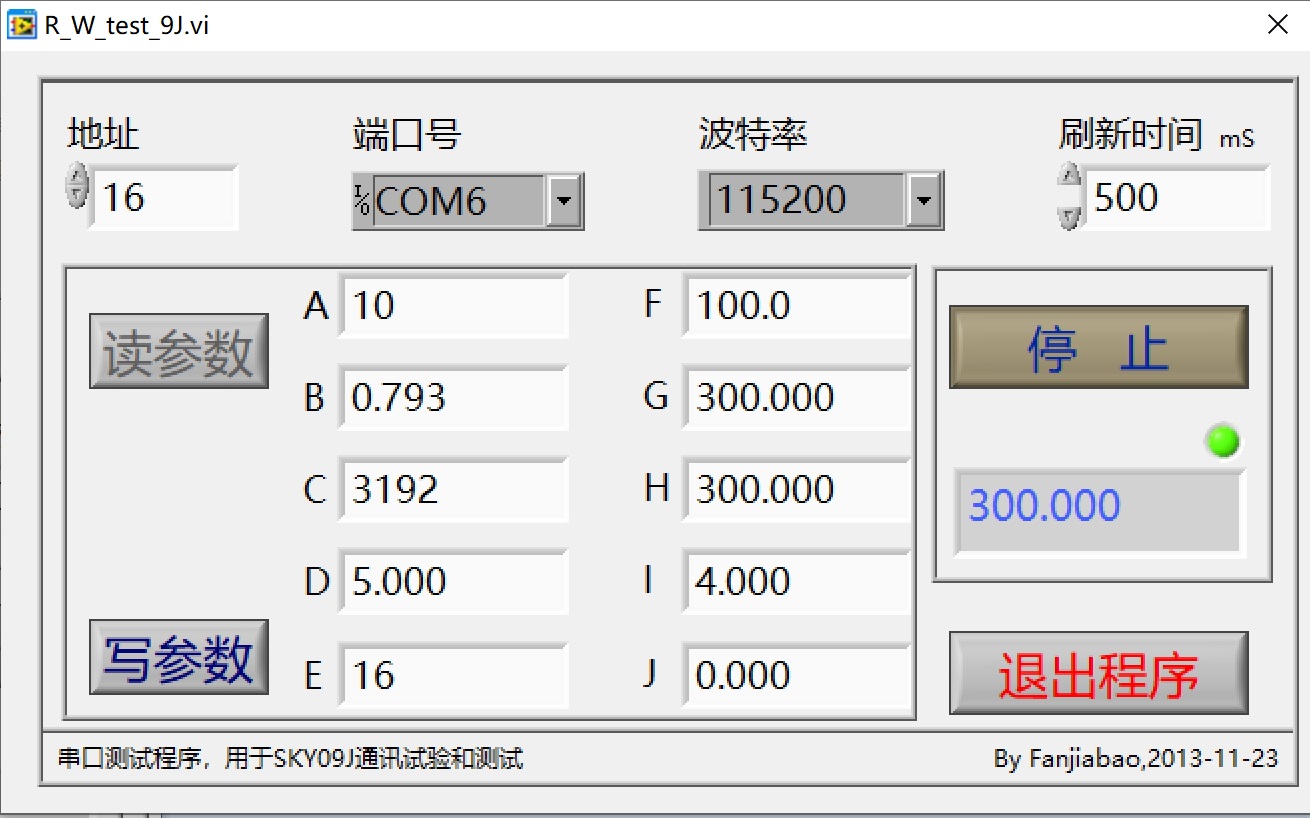

開機時頻率輸出為G:50.000Hz,如果直接點擊“修改參數”，頻率信號將從G:50.000Hz逐步改變到H:300.000Hz,并且最終穩定在300.000Hz，在“頻率出”端子以方波形式輸出。此時點擊“讀測量值”將顯示以下畫面：

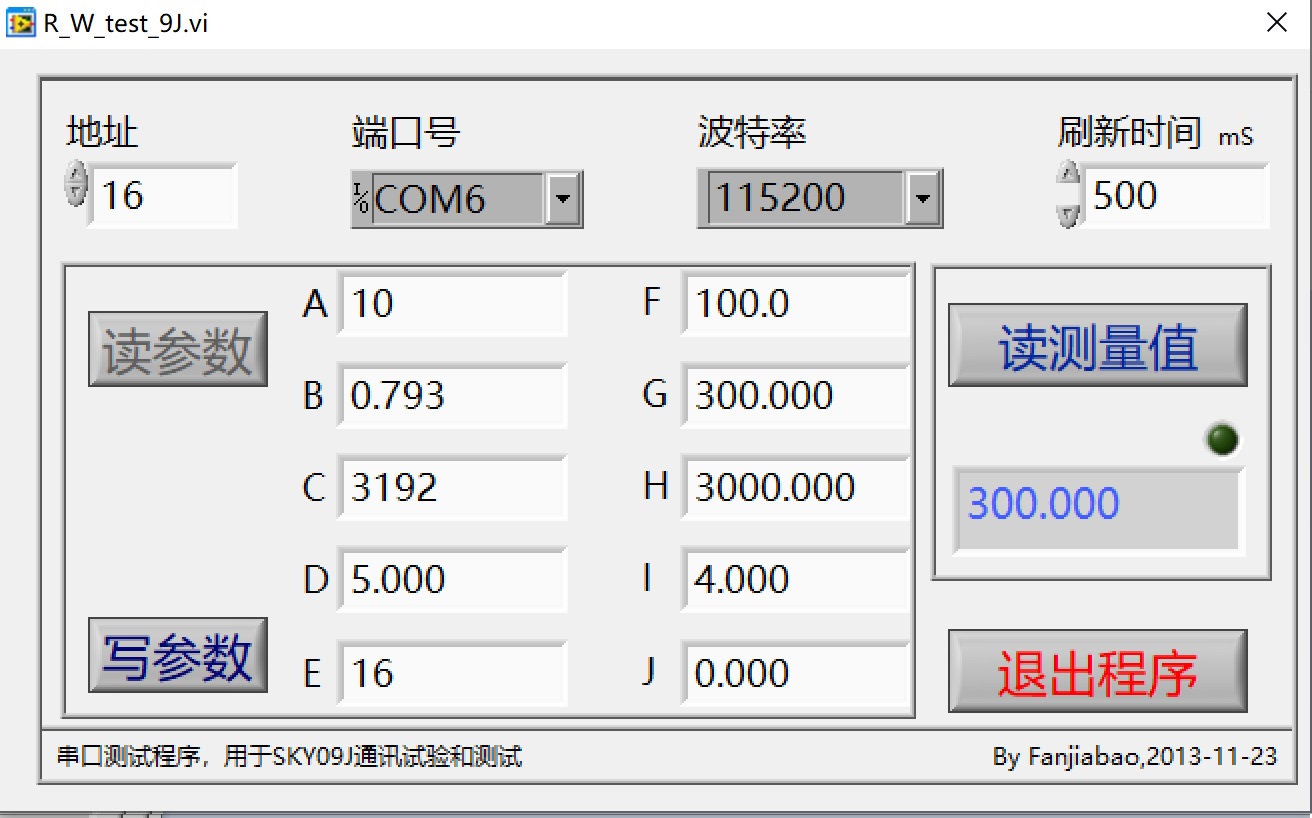

如果將H參數修改為3000.00，點擊“寫參數”，頻率信號將從G:300.000Hz逐步改變到H:3000.000Hz，并且最終穩定在3000.000Hz，在“頻率出”端子以方波形式輸出，畫面如下：
此時點擊“讀參數”，見如下畫面：
如果將H修改為300.000，頻率輸出將從3000.000Hz逐步改變到300.000Hz,并且最終穩定在300.000Hz，在“頻率出”端子以方波形式輸出。
頻率信號發生器的操作，大致如此。
五、清單
1．MSRM-12F主機， 1件
2. AC/DC12V, 1件
3. BNC-BNC信號線， 1件
4. USB/RS485+RS232組件， 1件
5. SJGC-18-12, 12件
6.傳感器專用信號線， 12件
7.USB轉接線3M， 1件
8.Surface Pro7， 1件
9.鍵盤， 1件
10.拓展塢， 1件
