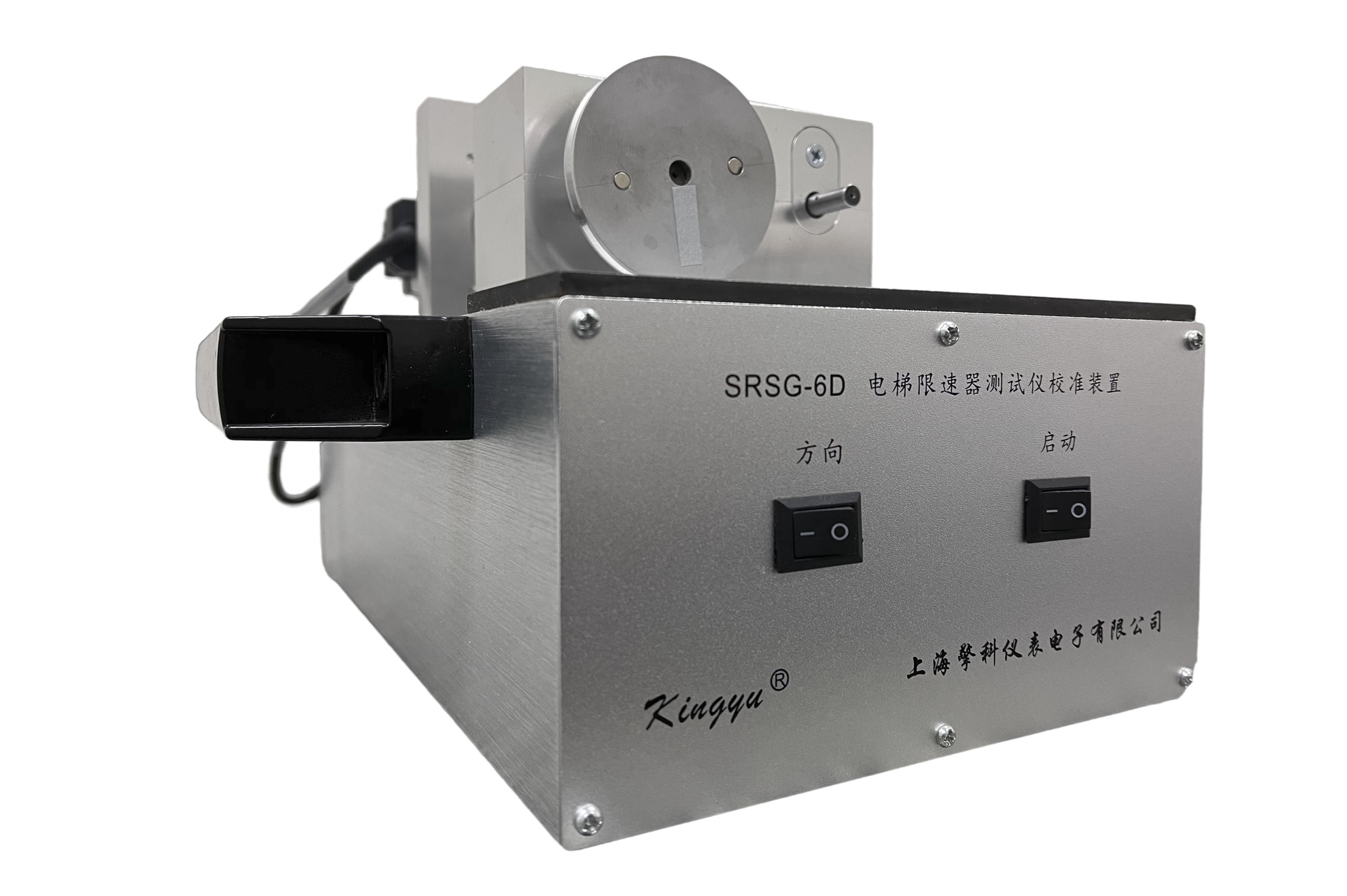

SRSG-6D 電梯限速器測試儀校準裝置簡介
▲概述
SRSG-6D電梯限速器測試儀校準裝置，主要是三項模擬和三項檢測。通過模擬電梯限速器的傳動速度和加速度，校準電梯限速器測試儀，在速度和加速度測量上的準確度。同時也模擬離心開關動作輸出，校準電梯限速器測試儀，對開關動作瞬間速度的測量能力。
SRSG-6D電梯限速器測試儀校準裝置，可以對以下幾類測試儀進行計量校準：
1.電梯限速器測試儀（帶開關動作速度檢測）；
2.電梯限速器測試儀（帶開關動作速度檢測，同時帶驅動電機）；
3.電梯限速器測試儀（帶開關動作速度檢測，帶切向加速度檢測，帶驅動電機）；
4.線速度測量儀；
5.切向加速度測量儀。
▲ 功能特點
1. 模擬電梯限速器在測試過程中，傳動速度的穩定性和加速度穩定性。
2. 輸出穩定的轉速和線速度以及切向加速度, 校準電梯限速器測試儀的測量準確度。
3. 模擬離心開關動作，同步顯示動作速度，用于校驗電梯限速器測試儀對開關動作瞬間速度的測量能力。
4. 線速度、加速度均由觸摸控制屏或計算機給定，調節控制，簡潔明了。
5. 采用平板電腦測量控制時，用戶根據需要可選擇：單步或自動運行方式。
6. 單步或自動運行方式，都可以選擇1～16段多參量預置，輸出1～16段穩定線速度，以及穩定線加速度，每段穩定值持續時間均可預置。可以同步連續測量記錄線速度、線加速度、轉速和旋切加速度。并可輸出均值、最大值、最小值、不確定度和穩定度等測量結果。測量結果可保存或打印。
7. 運行程式的多參量既可保存，也可修改另存，形成多種運行程式范本，以備選擇調用。
8. 符合《JJF 1374-2012 電梯限速器測試儀校準規范》對該裝置的要求。
9. 參照《JJG 326-2021轉速標準裝置檢定規程》。
10. 符合《JJF 1801—2020線速度測量儀校準規范》。
11. 將符合擬定中的《電梯限速器測試儀校準裝置校準規范》（承諾）。
12. 適合計量院所和企業，作為電梯限速器測試儀校準設備，也可作為線速度測量儀，切向線加速度測量儀的校準裝置。
▲ 主要技術指標：
1. 速度輸出范圍：（0.05 ～ 30.000）m/s （線速度輪周長0.3m） 2. 速度輸出分辨率：0.0001m/s
3. 最大允許誤差： 1×10-3
4. 轉速輸出范圍：（1.000-6000.000 ）r/min
5. 轉速擴展不確定度：5×10-5
6. 加速度輸出范圍：（-15 ～15.00） m/s2
7. 加速度測量分辨率：0.001m/s2
8. 加速度擴展不確定度：
1×10-2 ，絕對值在（0.01～15.00） m/s2 范圍內
9. 模擬離心開關輸出：觸點
10. 觸點開關延時量可調范圍：(10 ～1500) ms
11. 觸點關聯預定速度：
（1.000～6000.000 ）r/min
（0.05 ～ 30.000） m/s
12．內置測量儀
13. 時基頻率：24MHz
14. 時基頻率準確度和穩定度：5×10-6
15. 外形尺寸： 320×180×380(mm)
16. 總功率： ≤400 W
17. 聲噪聲： ≤ 75dB
▲SRSG-6D 主要組成部分
1. 旋轉機械+驅動控制箱， 1套
a) 伺服驅動器
b) USB-03控制采集器
c) 開關電源(12V,DC)
d) 伺服電機
e) 旋轉機械
2. 彩色觸摸屏 , 1件
3. 平板電腦（內置測控軟件）， 1套
4. 霍爾轉速傳感器， 1件
5. 附件
l 電源線纜， 1件
l 離心開關模擬器， 1件
l 線速度盤（周長100mm）， 1件
l 線速度盤（周長200mm）， 1件
l 線速度盤（周長300mm）， 1件
l 通訊線纜， 2根
l 內置編碼器（1000線）， 1件
l 安裝支架， 1只
l 保險絲管， 2件
l 合格證， 1份
l 說明書， 1份
l 校準證書， 1份
