▲概述

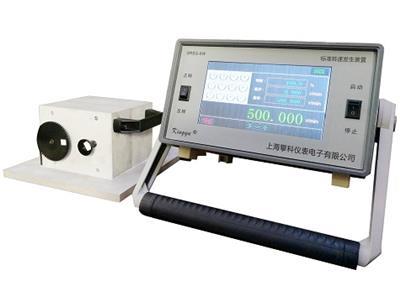

SRSG-8W標準轉速發生裝置，是SRSG-6標準轉速發生裝置的升級換代產品。具有轉速輸出范圍寬、精度等級高、分辨力強、聲噪聲低、負載能力強等特點。
由于負載能力強，左軸可以在12000r/min以內驅動60齒的齒輪，既可以用于光電、光纖、激光和霍爾式轉速傳感器的檢測校驗，也可用于齒輪、磁敏、磁電和電渦流等轉速傳感器及配套轉速儀表的檢測、校準和檢定；右軸轉速60000r/min,還可以負載鋁質發訊盤。
整套裝置可以在1~60000r/min以內，用于霍爾、光電、磁電、磁敏、電渦流和齒輪等轉速傳感器及配套轉速儀表的檢測、校準和檢定；也可以用于手持接觸式和非接觸式轉速表的檢測、校準和檢定。
▲功能特點
1. 轉速由觸摸屏給定；轉速可以正反轉；
2. 主要用于轉速、反轉保護和超速保護等各種轉速儀表和轉速測量系統的檢測、校準和檢定；
3. 主要用于光電、磁敏、霍爾、磁電和電渦流等非接觸式轉速傳感器，以及光電編碼器等接觸式轉速傳感器和配套轉速儀表或測量系統的高等級檢測、校準和檢定；
4. 可輸出標準轉速電信號，對轉速測量的二次儀表單獨進行檢測、校準和檢定；
5. 對轉速傳感器和轉速儀表進行檢測、校準和檢定；
6. 符合《JJG 326-2021轉速標準裝置檢定規程》、《JJG 105-2019轉速表檢定規程》、《JJF 1871-2020 磁電式轉速傳感器校準規范》，和《JJG 1134-2017 轉速測量儀檢定規程》，對標準轉速裝置的要求；
7. 適合計量院所、科研院所和各類工礦企業，作為轉速計量檢測、校準和檢定用標準設備。
▲主要技術指標
1． 轉速輸出范圍： 0. 10000～60000.00 r/min
2． 轉速不確定度： 3×10-5 ( k=3 )
光電發訊盤：
軸名 | 有效轉速范圍 | 精度等級 |
左軸 | 0.1~12000 r/min | 3×10-5 ( k=3 ) |
右軸 | 3000~60000r/min | 3×10-5 ( k=3 ) |
磁電發詢盤：
軸名 | 實際轉速范圍r/min | 精度等級 |
左軸 | 1.0~12000 | 5×10-5 ( k=3 ) |
3． 轉速穩定度： 3×10-5
4． 時基性能：
開機準確度 1×10-6
穩定度1 ×10-6
時基頻率 24.00MHz
5． 轉速分辨力：
0.0001r/min，(1.000～12000.000 ) r/min
0.001 r/min (3000.00～60000.00 ) r/min
6． 控制信號：
頻率范圍 1～1200000 Hz
精度優于 1×10-6
方波幅度為 5V
7． 外測頻率范圍： 0.01～20000Hz，NPN-OC
8． 分辨力和不確定度：
轉速輸出范圍 | 單位 | 分辨率 | 不確定度 |
0.10 ～ 60000.00 | rpm | 0.001 | 3×10-5 |
用于各類轉速表、轉速測量儀和傳感器的檢測、校準和檢定。證書等級：0.005級。 | |||
9． 總功率： ≤400 W
10．外形尺寸：
控制器： 300×280×185（mm3）
旋轉機械：220×260×180（mm3）
11．總重量： ＜ 12kg
