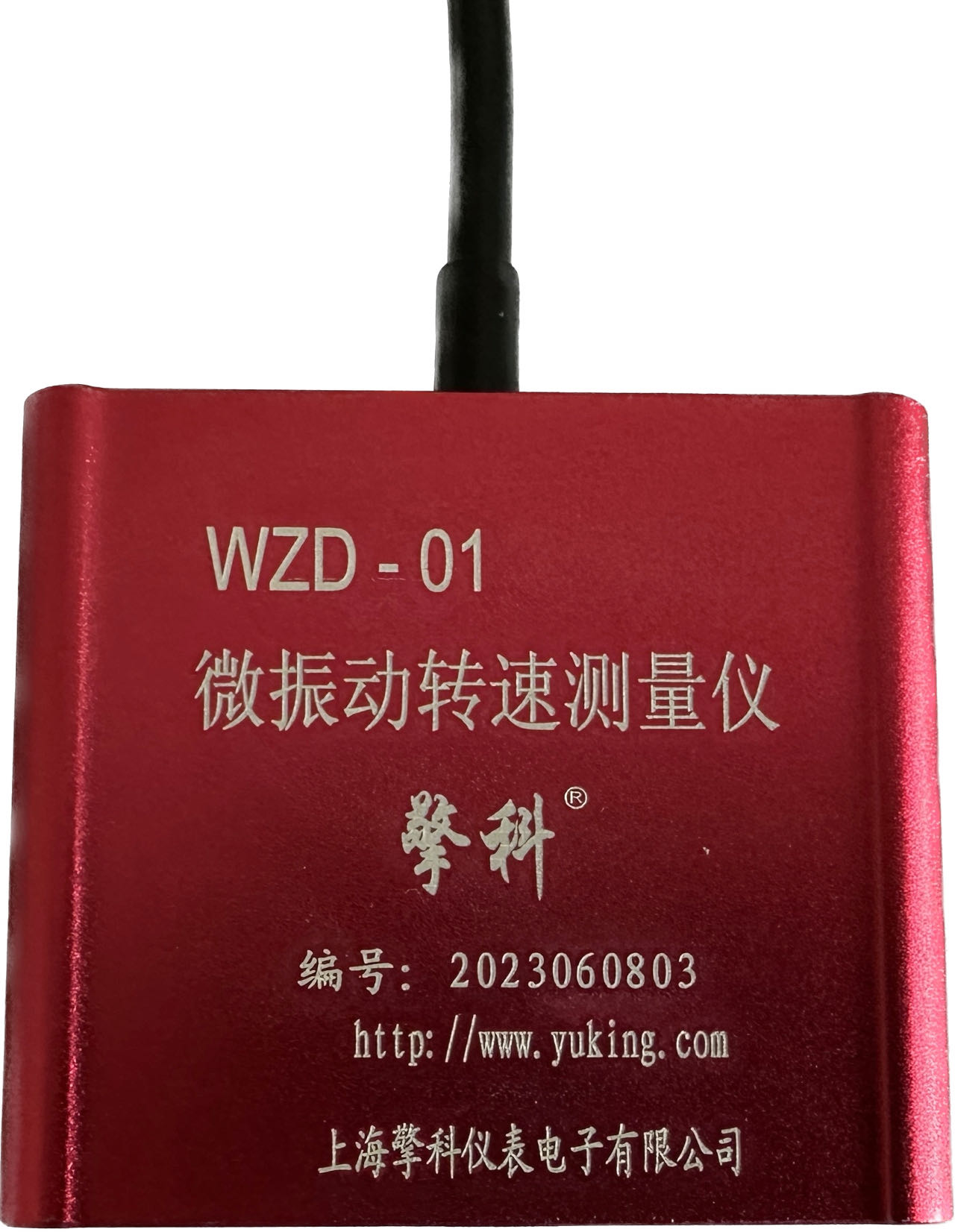

WZD-01微振動轉速測量儀簡介
一、概述
WZD-01微振動轉速測量儀，是一款新穎的轉速測量儀，與電渦流傳感器或激光位移傳感器配套，采集微振動信號，通過FFT運算轉換測量轉速。與普通的振動式轉速表（測量儀）相比，對振幅小于50μm的振動也能檢測。同時可以顯示振動物體內部包含的主振和幾個諧振分量，還可以針對特種設備進行故障預診斷。也可以與各種磁電式轉速傳感器或光電傳感器匹配，接受脈沖信號，進行各種環境下的轉速測量。
基本配置符合《JJF 2004-2022醫用離心機校準規范》、《JJF 1871-2020 磁電式轉速傳感器校準規范》，對轉速測量儀的要求。
增強配置既符合《JJF 2004-2022醫用離心機校準規范》、《JJF 1871-2020 磁電式轉速傳感器校準規范》，對轉速測量儀的要求，也符合《JJG 1134-2017 轉速測量儀檢定規程》、《JJG 326-2021 轉速標準裝置檢定規程》、《JJF 1801-2020 線速度測量儀校準規范》、《JJF 1374-2012 電梯限速器測試儀校準規范》等國家標準對轉速測量儀的頂級要求。
二、應用場景
WZD-01微振動轉速測量儀，主要用于以下幾個方面：
1．醫用離心機轉速測量；
2．醫用離心泵轉速測量；
3．渦輪增壓器轉速測量；
4．齒輪、軸或葉片的轉速測量。
在增強配套條件下，配置激光轉速測量儀，可以對各種可見旋轉體，進行精確檢定和校準。如高精度轉速標準裝置的檢定等。
三、主要技術指標
1. 轉速測量范圍：（ 1-100000 ）r/min
2. 精度等級：
0.005級（增強配置）
0.1級（普通配置）
3. 配置特征：
3.1. 配電渦流轉速傳感器或激光位移傳感器（微振動測量）
轉速測量范圍：（800～100000）r/min ；
精度等級： 0.1級
3.2. 配齒輪傳感器
頻率測量范圍：（1～10000）Hz ；
轉速測量范圍： 60/Z х f (f代表頻率范圍，Z代表齒數)；
精度等級： 0.1級
3.3. 配磁電傳感器：
頻率測量范圍：（20～10000）Hz ；
轉速測量范圍： 60/Z х f (f代表頻率范圍，Z代表齒數)；
精度等級： 0.1級
3.4. 配激光測速傳感器（增強配置）
轉速測量范圍： ( 1～200000 ) r/min
精度等級： 0.005級
四、基本配置：
4.1．WZD-011微振動采集模塊， | 1只 |
4.2．電渦流轉速傳感器， | 1只 |
4.3．激光位移傳感器， | 1只 |
4.4．齒輪轉速傳感器， | 1只 |
4.5．三角支架， | 1只 |
4.6．筆記簿電腦（內置測量軟件）， | 1只 |
五、增強配置：
5.1．LR-01轉速測量儀， | 1只 |
5.2．激光測速傳感器， | 1只 |
5.3．高精度轉速頻率測量儀軟件 | 1套 |
5.4．三角支架， | 1只 |
六、轉速測量性能演示
6.1.動態連續性：

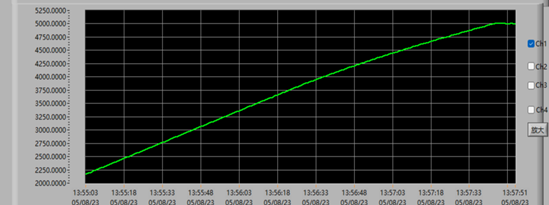

轉速從2000r/min向5000r/min變化的連續測量過程記錄，如下：
以上趨勢圖，連續記錄了轉速和時間。

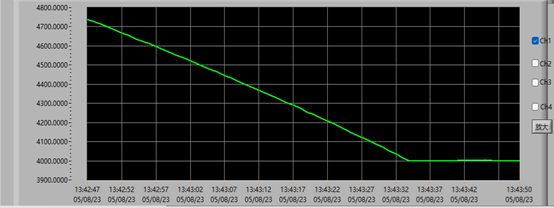

轉速從5000r/min向4000r/min變化的連續測量過程記錄，如下：
以上趨勢圖，連續記錄了轉速和時間。
轉速從2000r/min到5000r/min，再到6000 r/min變化的連續測量過程記錄，如下：
以上趨勢圖，連續記錄了轉速和時間。

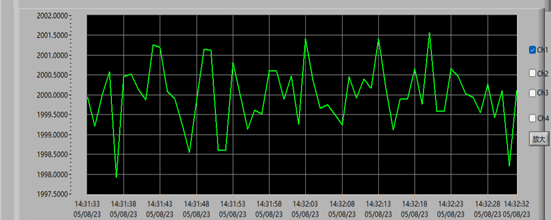

穩定轉速條件下的趨勢圖，微小的波動也是可以觀察的。
上述趨勢圖表達了穩定在2000r/min時，轉速在一定的區間內變化。
6.2.穩態特性記錄

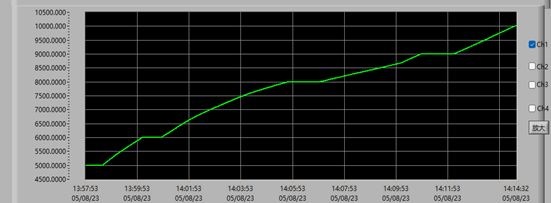

動態測量（趨勢圖）記錄了轉速的連續變化過程，如下：
該過程還可以Excel文件二維（速度、時間）連續記錄，時間記錄分辨到1ms。

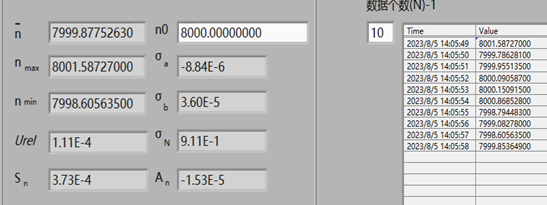

8000r/min的穩態特性，如下：
穩態測量，記錄了穩定狀態下10點轉速，同時也記錄了最大值、最小值、均值、重復性、擴展不確定度和準確度等重要信息。
Sn:重復性
Urel:擴展不確定度
nmax :最大值
nmin :最小值
`n: 平均值
An: 準確度，亦即轉速示值相對誤差

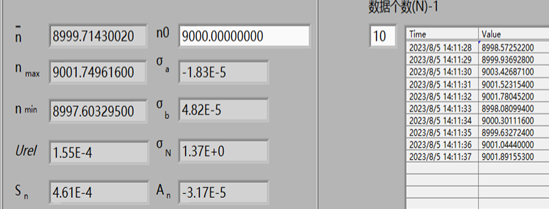

9000r/min的穩態特性，如下：

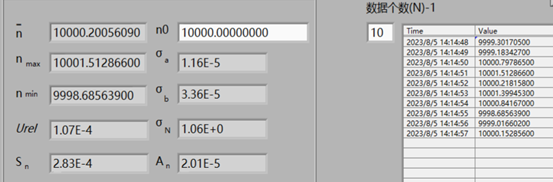

10000r/min的穩態特性，如下：
1500r/min的穩態特性，如下：

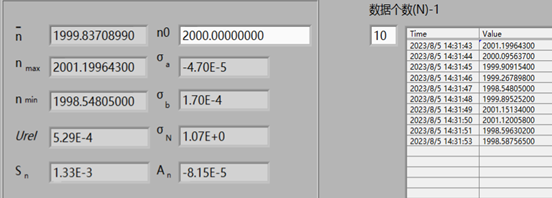

2000r/min的穩態特性，如下：

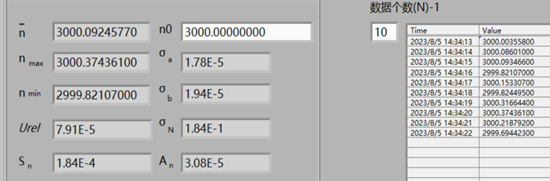

3000r/min的穩態特性，如下：

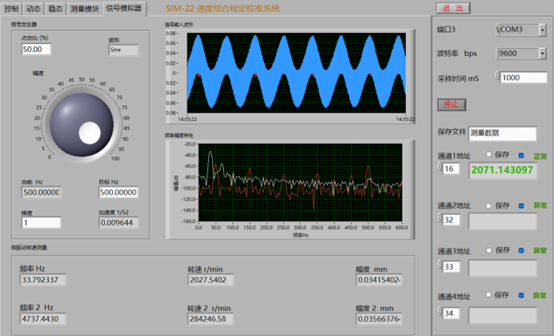

6.3．信號模擬器
左上側是信號發生器，下側式頻率、轉速和振幅觀察窗；
上行圖形示波器，是輸入信號波形圖；
下行圖形示波器，是頻譜特性圖。
信號模擬器，主要用于頻率測量試驗，也用于測量安裝調試參考。
增強配置時請參考《LR-01轉速測量儀使用說明書》。
